Фильтр-влагоотделитель с регулятором давления


Фильтр-регуляторы серии EW предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата и автоматического поддержания величины давления на заданном уровне в пневматических системах.

Фильтр-регуляторы давления диафрагментального типа со сбросом избыточного давления из вторичной магистрали через мембрану. Фильтр-регуляторы оснащены сбалансированным клапаном сброса, который обеспечивает более точное поддержание выходного давления при колебании входного давления и расхода сжатого воздуха.

Фильтр-регуляторы обеспечивают двойную фильтрацию: центробежная очистка и очистка через сменный пористый фильтрэлемент.

Фильтр-влагоотделитель с регулятором давления серии EW

Фильтр влагоотделитель с регулятором давления EW

Корпус изготовлен из цинкового сплава с металлическими резьбовыми вставками для фитингов;
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
Прозрачный стакан из гриламида крепится к корпусу байонетным замком;
Смазка осуществляется масляным туманом;
Серия EIW отличается от EW встроенным в корпус манометром;
Возможно исполнение с автоматическим сливом конденсата.

Рабочее давление 0,5 - 10 бар
Максимальное давление 15 бар
Рабочая температура 5-60°C
Тонкость очистки 25 мкм

Смотреть цены в формате PDF   Цены на фильтр-влагоотделитель с регулятором давления...
Схема фильтра-влагоотделителя с регулятором давления EW и EIW

Основные характеристики фильтров-влагоотделителей с регулятором давления:

Модель Основные характеристики
Номинальный расход воздуха, л/мин Присоединительный размер Вес, кг
EW1000-M5 100 M5 0,09
EW2000-01 1078 1/8 0,36
EW2000-02 1165 1/4 0,36
EIW2000-02 1165 1/4 0,30
EW3000-02 1998 1/4 0,56
EW3000-03 2177 3/8" 0,56
EW4000-03 5108 3/8" 1,15
EW4000-04 5211 1/2" 1,15
EIW4000-04 5211 1/2" 1,15
EW4000-06 5750 3/4" 1,21
EW5000-06 6200 3/4" 1,7
EW5000-10 6400 1" 1,7

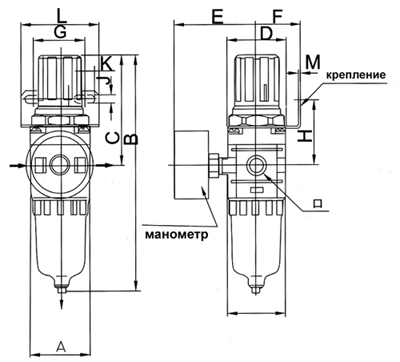

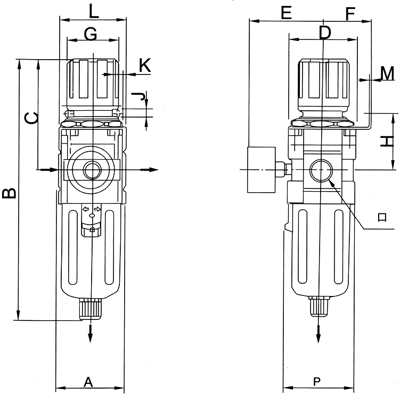

Габаритные и присоединительные размеры фильтров-влагоотделителей с регулятором давления в сборе серии EW:

Размеры фильтров-влагоотделителей с регулятором давления от EW1000 до EW5000

  Присоединительная
резьба
A B C D E F G H J K L M P
EW1000 M5 25 109,5 50,5 25 26 25 28 30 4,5 6,5 40 2 28
EW2000 1/8-1/4 40 164,5 78 40 56,8 30 34 43,5 5,4 15,4 55 2,3 40
EW3000 1/4-3/8 53 211 92,5 53 60,8 39 40 46 6,5 8 53 2,3 56
EW4000 3/8-1/2 70 262 112 70 70,5 49,2 54 53,5 8,5 10,5 70 2,3 73
EW4000-06 3/4 75 267 114 70 70,5 49,2 54 55,5 8,5 10,5 70 2,3 73
EW5000 3/4-1 90 338 116 90 75,5 49,2 54 62 8,5 10,5 70 2,3 90

Габаритные и присоединительные размеры фильтров-влагоотделителей с регулятором давления в сборе серии EIW:

Размеры фильтров-влагоотделителей с регулятором давления от EIW2000

* Фильтры-влагоотделители с встроенными регуляторами давления должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5 градусов), непосредственно на трубопроводе или с использованием крепежных отверстий.
