Блоки подготовки сжатого воздуха горизонтальной компоновки


Блоки подготовки воздуха в сборе содержат фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль, предназначены для подготовки сжатого воздуха в пневмоприводах различного назначения.

Блоки подготовки воздуха серии ЕС предназначены для подготовки сжатого воздуха в пневмоприводах различного назначения: для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне и для подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Блоки подготовки воздуха (блоки конденционирования) содержат фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль. Регулятор давления диафрагментального типа со сбросом избыточного давления из вторичной магистрали через мембрану. Регуляторы оснащены сбалансированным клапаном сброса, который обеспечивает более точное поддержание выходного давления при колебании входного давления и расхода сжатого воздуха.

Фильтры обеспечивают двойную фильтрацию: центробежная очистка и очистка через сменный пористый фильтрэлемент.

Блок подготовки воздуха серии EC (горизонтальное исполнение - три элемента)

Блок подготовки воздуха EC горизонтальный

Корпус изготовлен из цинкового сплава с металлическими резьбовыми вставками для фитингов;
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
Прозрачный стакан из гриламида крепится к корпусу байонетным замком;
Смазка осуществляется масляным туманом;
Возможно исполнение с автоматическим сливом конденсата.

Рабочее давление 0,5 - 10 бар
Максимальное давление 15 бар
Рабочая температура 5-60°C
Тонкость очистки 25 мкм

Смотреть цены в формате PDF   Цены на блоки подготовки воздуха горизонтальной компановки...
Схема горизонтального блока подготовки воздуха EC

Основные характеристики блоков подготовки воздуха в сборе:

Модель Номинальный расход воздуха, л/мин Присоединительный размер Вес, кг
EС1000-M5 90 M5 0,26
EС2000-01 1000 1/8" 0,74
EС2000-02 1100 1/4"
EС2500-02 1500 1/4"
EС2500-03 2000 3/8"
EС3000-02 1950 1/4" 1,18
EС3000-03 2105 3/8"
EС4000-03 4950 3/8" 2,14
EС4000-04 5200 1/2"
EС4000-06 5600 3/4" 2,47
EС5000-06 6200 3/4" 3,82
EС5000-10 6500 1"

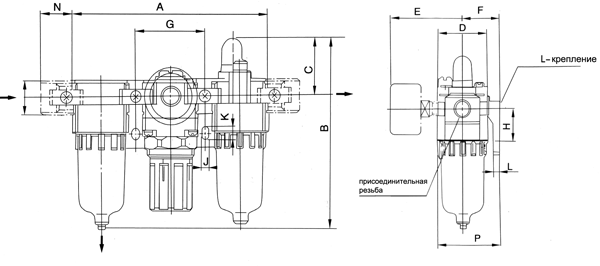

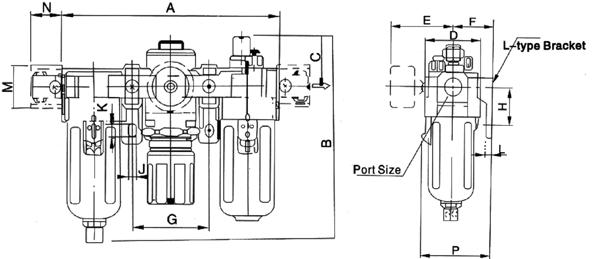

Габаритные и присоединительные размеры блоков подготовки воздуха в сборе EC1000 - EC5000:

Размеры блока подготовки воздуха горизонтального EC

  Резьба A B B1 C D E F G H J K L M N P
EC1000 М5 91 84.5 - 25.5 25 26 25 33 20 4.5 7.5 5 17.5 16 38.5
EC2000 1/8"-1/4" 140 125 163 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50
EC2500 1/4"-3/8" 140 125 - 38 40 56.8 30 50 24 5.5 8.5 5 22 23 50
EC3000 1/4"-3/8" 181 156.5 170 38 53 60.8 41 64 35 7 11 7 34.2 26 70.5
EC4000 3/8"-1/2" 238 191,5 194,5 41 70 65.5 50 84 40 9 13 7 42.2 33 88
EC4000-06 3/4" 253 193 196 41 70 69.5 50 89 40 9 13 7 46.2 36 88
EC5000 3/4"-1" 300 271 274,5 48 90 75.5 69.8 105 50 12 16 10.5 55.2 40 115

* Блоки подготовки воздуха в сборе должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5 градусов), непосредственно на трубопроводе или с использованием крепежных отверстий.
