Быстроразъемные соединения (быстросъемы) европейского стандарта


  Смотреть цены в формате PDF   Стоимость быстроразъемных соединений (быстросъемов)...


Рабочая среда Рабочее давление Материал Присоединение Проходное сечение Номинальный расход Рабочая температура
Воздух 0-10 бар Никелированная (оцинкованная) сталь,
уплотнения NBR
- Цилиндрическая трубная резьба BSP (150228): внутренняя или наружная;
- С накидной гайкой;
- "Ёлочка"
5-7 мм 2200 нл/мин при давлении 6 бар 0... +80°C (с сухим воздухом от -20°)


Модель быстроразъемного соединения Присоединительный размер

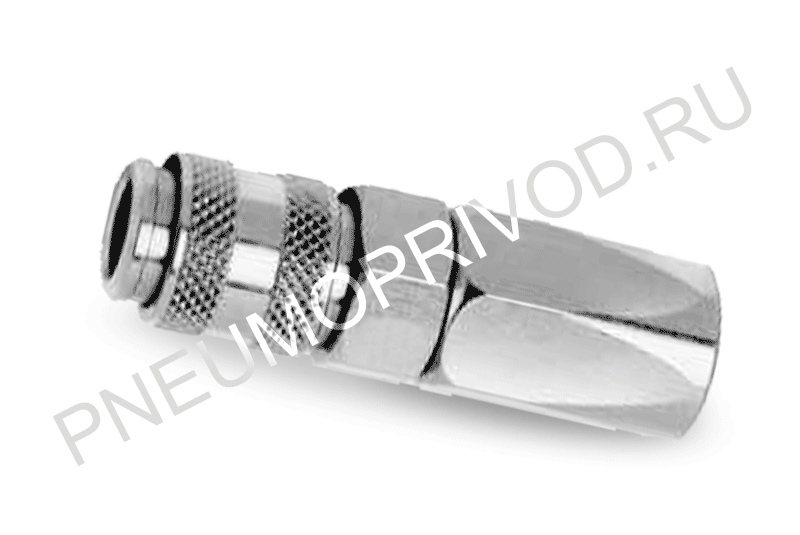

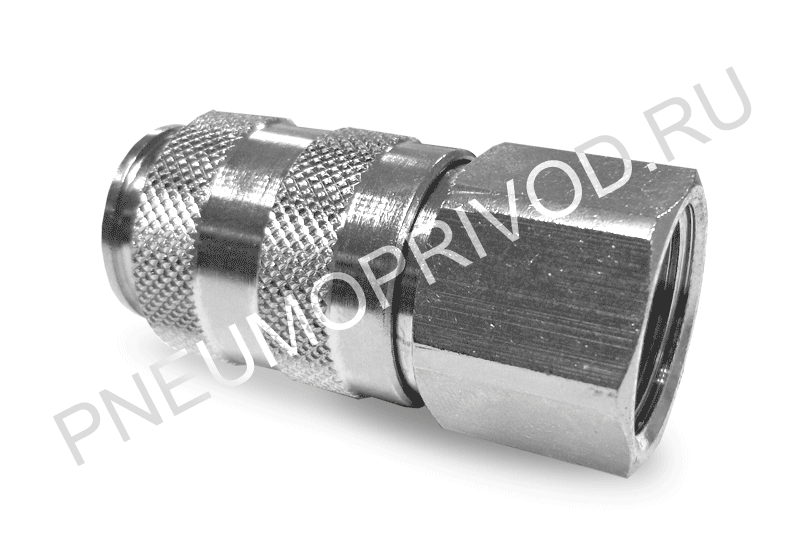

Быстроразъемные соединения серии 5083 5083 1/4, "розетка"  G1/4, внутренняя
5083 3/8, "розетка"  G3/8, внутренняя
5083 1/2, "розетка"  G1/2, внутренняя

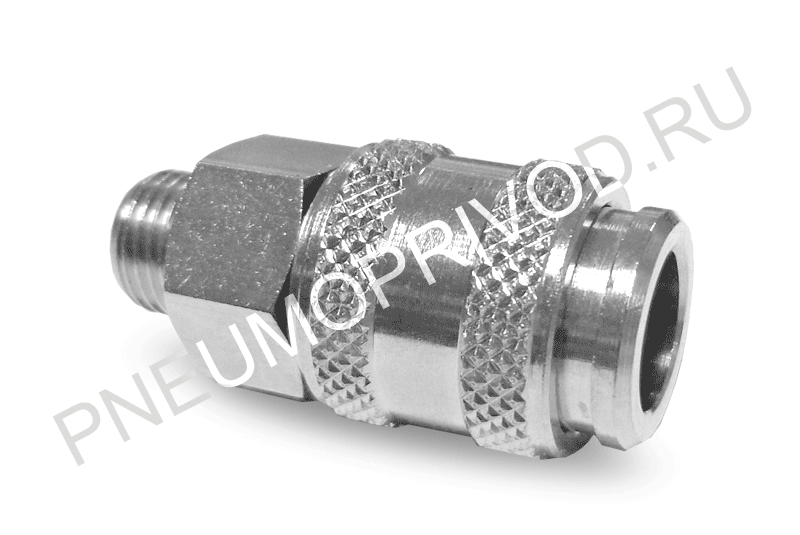

Быстроразъемные соединения серии 5081 5081 1/4, "розетка"  G1/4, наружная
5081 3/8, "розетка"  G3/8, наружная
5081 1/2, "розетка"  G1/2, наружная

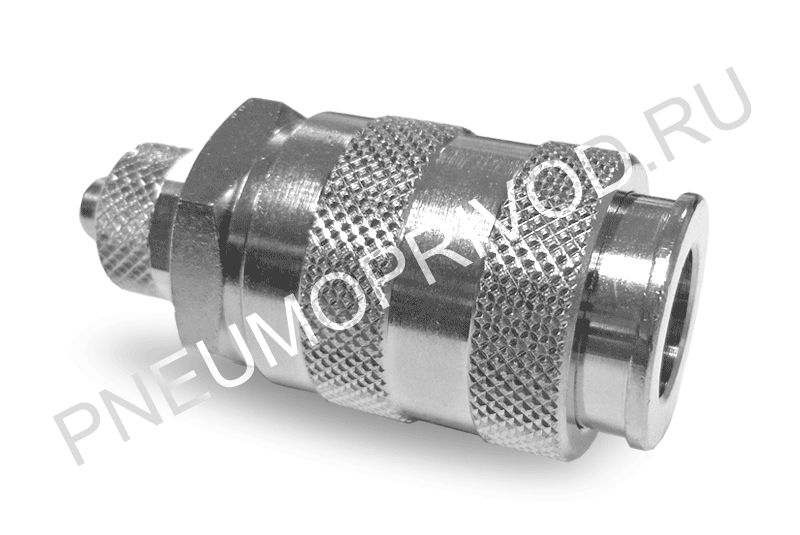

Быстроразъемные соединения серии 5084 5084 8/6, "розетка"  Накидная гайка
на трубку 8х6
(допускается 8х5)
5084 10/8, "розетка"  Накидная гайка
на трубку 10х8
(допускается 10х7)
Быстроразъемные соединения серии 5086 5086 09, "розетка"  "Ёлочка" 9 мм
5086 12, "розетка"  "Ёлочка" 12 мм

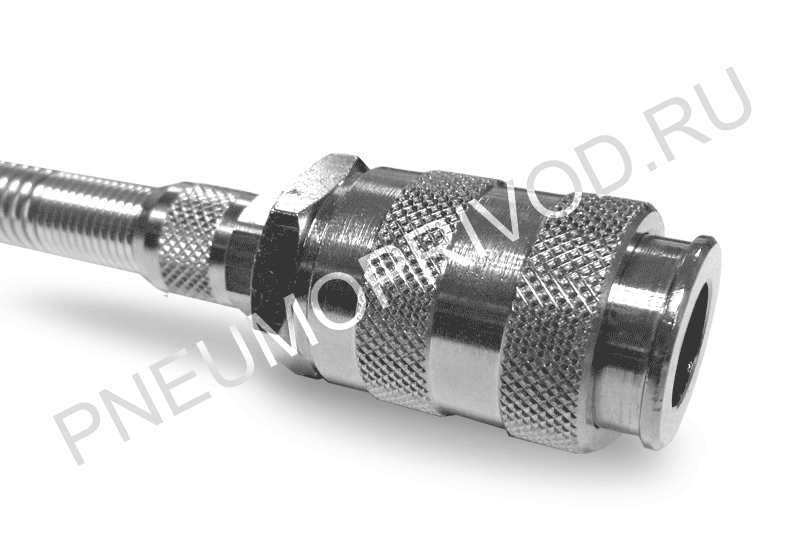

Быстроразъемные соединения серии 5088 5088 8/6, "розетка"  Накидная гайка с пружиной
на трубку 8х6
(допускается 8х5)
5088 10/8, "розетка"  Накидная гайка с пружиной
на трубку 10х8
(допускается 10х7)
Быстроразъемные соединения серии 5082 5082 1/4, "розетка"  G1/4, наружная
Быстроразъемные соединения серии 5087 5087 6х14, "розетка"  Резиновый шланг 6х14
5087 8х17, "розетка"  Резиновый шланг 8х17
5087 10х19, "розетка"  Резиновый шланг 10х19
5087 13х23, "розетка"  Резиновый шланг 13х23
Модель быстрорпахъемного соединения Присоединительный размер

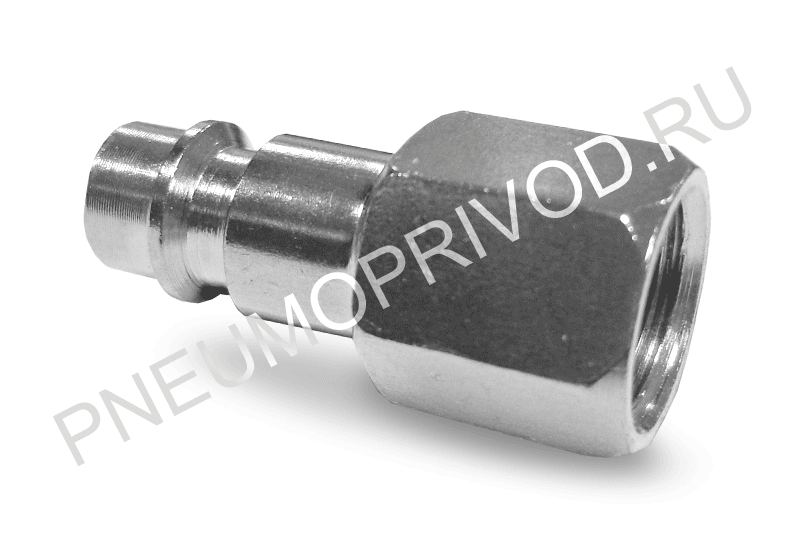

Быстроразъемные соединения серии 5380 5380 1/4, "штекер"  G1/4, внутренняя
5380 3/8, "штекер"  G3/8, внутренняя
5380 1/2, "штекер"  G1/2, внутренняя

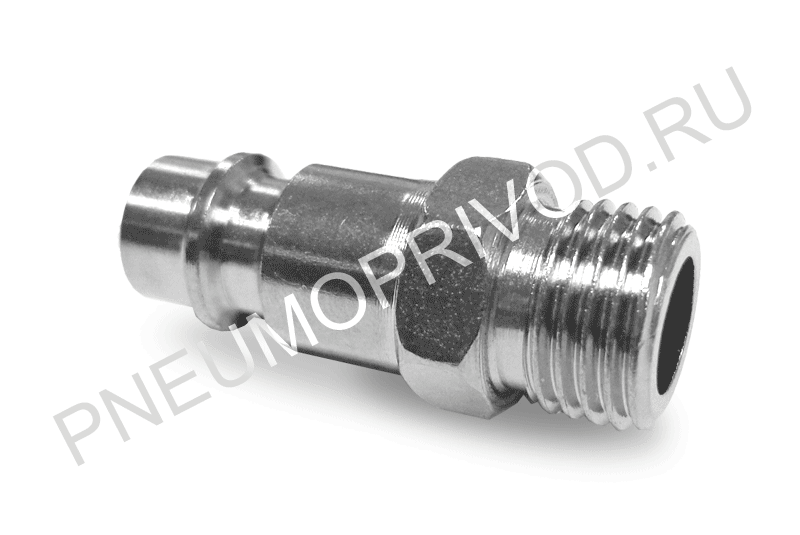

Быстроразъемные соединения серии 5180 5180 1/4, "штекер"  G1/4, наружная
5180 3/8, "штекер"  G3/8, наружная
5180 1/2, "штекер"  G1/2, наружная

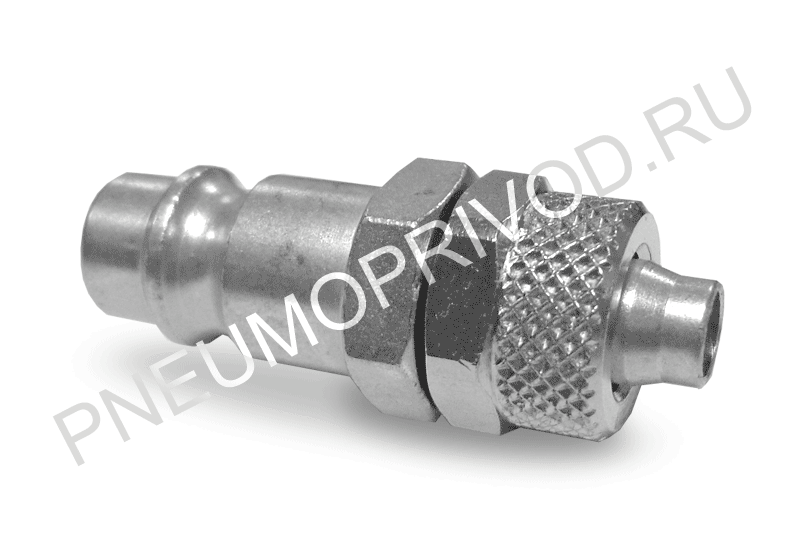

Быстроразъемные соединения серии 5480 5480 8/6, "штекер"  Накидная гайка
на трубку 8х6
(допускается 8х5)
5480 10/8, "штекер"  Накидная гайка
на трубку 10х8
(допускается 10х7)
Быстроразъемные соединения серии 5680 5680 06, "штекер"  "Ёлочка" 6 мм
5680 09, "штекер"  "Ёлочка" 9 мм
5680 12, "штекер"  "Ёлочка" 12 мм
Быстроразъемные соединения серии 5780 5780 6х14, "штекер"  Резиновый шланг 6х14
5780 8х17, "штекер"  Резиновый шланг 8х17
5780 13х23, "штекер"  Резиновый шланг 13х23

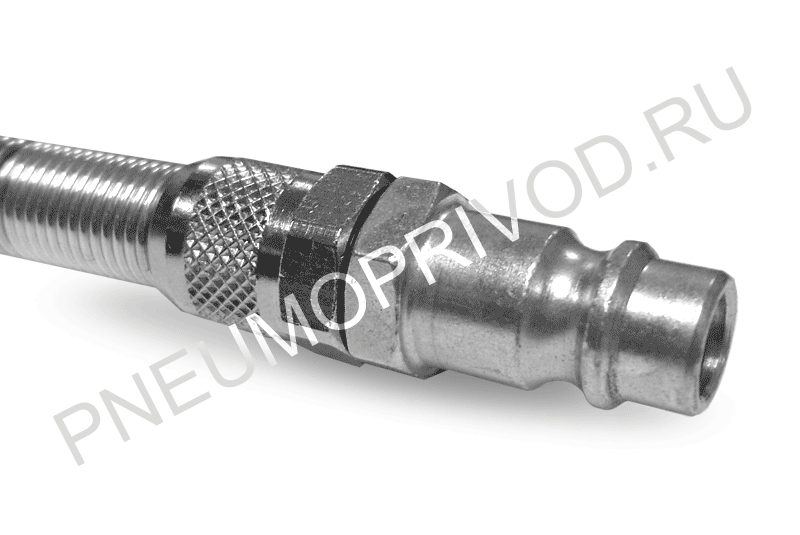

Быстроразъемные соединения серии 5880 5880 8/6, "штекер"  Накидная гайка с пружиной
на трубку 8/6
(допускается 8х5)
5880 10/8, "штекер"  Накидная гайка с пружиной
на трубку 10/8
(допускается 10х7)
