Пневмоцилиндры FVBC-серии


Измененный пневмоцилиндр FVBC полностью соответсвует стандарту ISO6431, ISO15552, VDMA24562 и DIN24335. Изменения были внесены в крышки и поршень пневмоцилиндра. Лучшее качество изготовления достигается благодаря тщательному выбору материала и внедрению технологии литья под высоким давлением, а также высокому уровню роботизации производства, начиная с обработки ЧПУ до сборки и тестирования.

Серия FVBC является взаимозаменяемой с серией DNC компании Festo. Пневмоцилиндры имеют на корпусе слоты для подключения герконовых датчиков. Уплотнения рассчитаны на преодоление 2000 км. Шток ходит по направляющей, выполненной из бронзы, что обеспечивает лучшую сохранность.

Пневмоцилиндр серии FVBC
Диаметр цилиндра  32    40    50    63    80    100
Рабочая среда Воздух
Рабочее давление, кгс/см2 1-9
  Максимально допустимое давление, кгс/см2   13,5
Рабочая температура, °С -5 - 70
Диапазон скоростей, мм/с 50 - 800

Стандарт
ISO6431, ISO15552
VDMA24562, DIN24335
Принцип действия двустороннего действия
Крепления штока B, I, Y, FA
Крепления задней крышки CA, CB

Смотреть цены в формате PDF   Стоимость пневмоцилиндров FVBC...
Смотреть PDF   Подробнее о серии пневмоцилиндров FVBC...

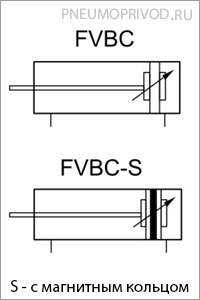

Пневмосхема - серии FVBC

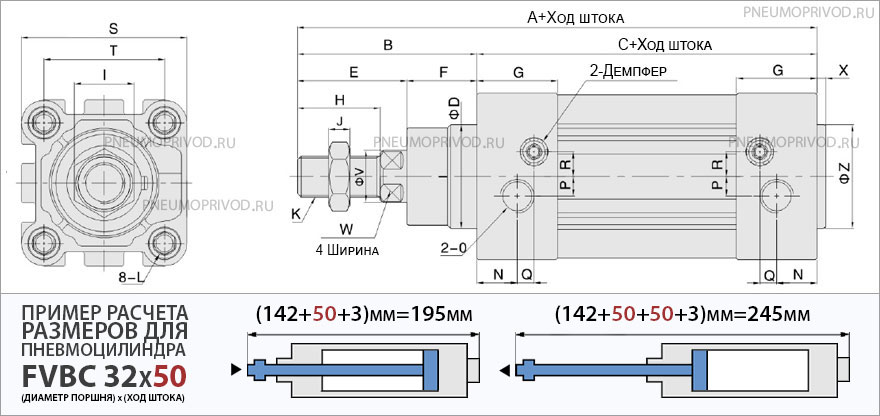

Габаритные и присоединительные размеры пневмоцилиндра серии FVBC:

Размеры пневмоцилиндра серии FVBC
Диаметр A B C D E F G H I J
32 142 48 94 30 29 19 27,5 22 17 6
40 159 54 105 35 33 21 32 24 17 7
50 175 69 106 40 42 27 31 32 23 8
63 190 69 121 45 42 27 33 32 23 8
80 214 86 128 45 53 33 33 40 26 10
100 229 91 138 55 55 36 37 40 26 10

Диаметр K L N O P Q R S T V W X Z
32 M10x1,25 M6 13 G 1/8 5,5 6 6 46,5 32,5 12 10 3 30
40 M12x1,25 M6 17 G 1/4 6 7,5 8,5 54 38 16 13 3,5 35
50 M16x1,5 M8 15,5 G 1/4 7,5 6,5 9,5 64 46,5 20 17 3,5 40
63 M16x1,5 M8 16,5 G 3/8 7,5 7,5 11,5 75 56,5 20 17 4 45
80 M20x1,5 M10 16,5 G 3/8 8 8,5 12,5 93 72 25 22 4 45
100 M20x1,5 M10 19,5 G 1/2 10 7 12 110 89 25 22 4 55

Внутренняя конструкция и материалы:

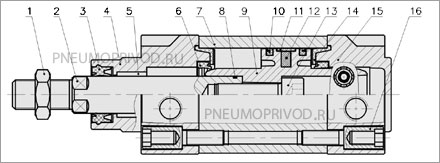

Внутреннее устройство пневмоцилиндра FVBC
 Позиция  Наименование  Позиция  Наименование
1. Поршневая гайка 10. Уплотнение штока
2. Шток поршня 11. Компенсационное кольцо
3. Манжета штока 12. Магнитное кольцо
4. Передняя крышка 13. Шестигранник - винт демпфирования
5. Самосмазывающаяся направляющая 14. Демпфер
6. Манжета демпфера 15. Задняя крышка
7. Цилиндр (алюминиевый сплав) 16. Крепление стяжного болта
8. Уплотнительное кольцо штока
9. Шток

Маркировка:

1   2   3
FVBC -- 50x50 -- S

1 - FVBC - стандартный тип, по стандартам ISO6431 VDMA24562 и DIN24335
2 - (диаметр - 32 - 200 мм) x (длина хода 0 - 3000мм)
3 - незаполнено - без магнитов
    S: с магнитом
