Пневмотрубка


Пневмотрубка предназначена для соединения компонентов пневматических систем с целью передачи воздуха.
Полиэтиленовая трубка (PE) используется в пневмосистемах низкого давления. Полиуретановая (PU) - в системах стандартного давления. Полиамидная трубка (PA) применяется для передачи воздуха в пневматических системах с повышенным давлением воздуха.

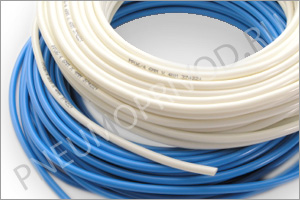

Пневмотрубка полиуретановая (PU)

Полиуретановая трубка
Бухта
(PU)
Внутренний диаметр, мм Наружный диаметр, мм Длина, м Рабочее давление, бар Радиус изгиба, мм
2,5x4x200 2,5 4 200 10 10
4x6x200 4 6 200 10 15
5x8x100 5 8 100 10 20
6x8x100 6 8 100 6 23
6,5x10x100 6,5 10 100 10 25
8x12x100 8 12 100 10 35
10x14x100 10 14 100 8 45
12x16x100 12 16 100 8 70
13x16x100 13 16 100 6 80

  Смотреть цены в формате PDF   Стоимость полиуретановой трубки...

Основные характеристики:

  • Легкость, гибкость, эластичность, стойкость к истиранию;
  • Устойчивость гидролизу, стойкость воздействию озона, масел, топлива, растворителей, микроорганизмов;
  • Низкая устойчивость к воздействию кислот, кетонов и эфиров;
  • Хорошая абразивная устойчивость;
  • Применяются для газообразных жидких веществ;
  • Применяются для газообразных жидких веществ;
  • Возможны различные цвета трубки;
  • Рабочая температура от -30°C до +80°C;
  • Нетоксичная.

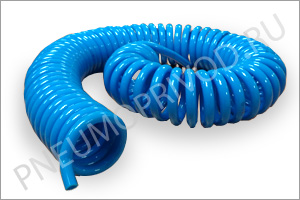

Пневмотрубка спиральная полиуретановая (PU)

Шланг спиральный, спиральная трубка полиуретановая
Спираль
(PU)
Внутренний диаметр, мм Наружный диаметр, мм Длина, м Рабочее давление, бар
4x6x10 4 6 10 10
5x8x10 5 8 10 10
6,5x10x10 6,5 10 10 10
8x12x10 8 12 10 10

  Смотреть цены в формате PDF   Стоимость спиральной полиуретановой трубки...

Основные характеристики:

  • Легкость, гибкость, эластичность, стойкость к истиранию;
  • Устойчивость гидролизу, стойкость воздействию озона, масел, топлива, растворителей, микроорганизмов;
  • Низкая устойчивость к воздействию кислот, кетонов и эфиров;
  • Хорошая абразивная устойчивость;
  • Применяются для газообразных жидких веществ;
  • Возможны различные цвета трубки;
  • Рабочая температура от -30°C до +80°C;
  • Нетоксичная.

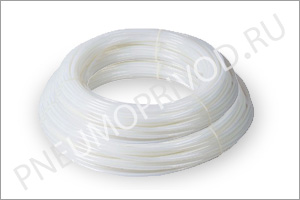

Трубка полиэтиленова (PE)

Трубка полиэтиленовая
Бухта
(PE)
Внутренний
диаметр, мм
Внешний
диаметр, мм
Длина, м Рабочее
давление, бар
Минимальный
радиус изгиба, мм
4x6x100 4 6 100 10 30
6x8x100 6 8 100 7 30
10x12x100 10 12 100 4,5 60

  Смотреть цены в формате PDF   Стоимость полиэтиленовой трубки...

Основные характеристики:

  • Легкость;
  • Физиологическая безопасность;
  • Низкая проницаемость воды, пара и газов;
  • Устойчивость к воздействию щелочей, кислот, солей, большинства растворителей;
  • Стойкость к перепадам температур;
  • Рабочая температура от -20°C до +60°C;
  • Применяются для газообразных и жидких веществ.

Трубка полиамидная (PА)

Трубка полиамидная
Бухта
(PE)
Внутренний
диаметр, мм
Внешний
диаметр, мм
Длина, м Рабочее
давление, бар
Минимальный
радиус изгиба, мм
4x6x100 4 6 100 20 35
6x8x100 6 8 100 14 35
8x10x100 8 10 100 11 100
10x12x100 10 12 100 9 125
12x14x100 12 14 100 7,5 180
14x16x100 14 16 100 6,5 250

  Смотреть цены в формате PDF   Стоимость полиамидной трубки...

Основные характеристики:

  • Легкость;
  • Гибкость;
  • Устойчивы к воздействию газов, щелочей, масел и топлива;
  • Устойчив к попаданию прямых солнечных лучей;
  • Высокая прочность на сжатие, износостойкоcть;
  • Высокая сопротивляемость к старению;
  • Устойчива к низким температурам;
  • Рабочая температура от -40°C до +80°C.

Пневмотрубки предназначены для соединения различных элементов пневмосистемы при помощи фитингов. В зависимости от сферы применения и соответствующих требований - могут быть изготовлены из различных материалов: полиэтилен, полиуретан или полиамид. Для удобства имеют различные цвета (синий, красный, зеленый, желтый, черный), так же могут быть прозрачными.

Пневмотрубки из полиэтилена (PE) являются наиболее доступными по стоимости и применяются в пневмосистемах с невысоким давлением. Материал устойчив к щелочам и кислотам, выдерживает температурные колебания, является диэлектриком. Подходит для использования в пищевой промышленности. Однако, обладает высокой текучестью при чрезмерных нагрузках.

Пневмотрубка Пневмотрубка из полиуретана (PU) также применяется в пневмосистемах с невысоким, стандартным давлением. Полиуретан устойчив к щелочам, маслам, топливу и озону. Не предназначен для работы с эфирами, кетонами и кислотами. Переносит механические нагрузки, обладает абразивной устойчивостью, а также стойкостью к истиранию, гидролизу и микроорганизмам. Эластичен и быстро возвращаются к своей первоначальной форме, имеют гладкую внутреннюю и внешнюю поверхность. Выдерживает прямые солнечные лучи. При слишком высоких температурах становится хрупким, при низких – гибким.

Пневмотрубка из полиамида (PA) относится к нейлоновым, используются в пневмосистемах со стандартным и повышенным давлением. Данные пневмотрубки находит свое применение в робототехнике и машиностроении. Хорошо переносят скачки температур, имеют высокую гибкость и гладкую поверхность. Подходят для работы с дизельным и бензиновым топливом, маслами, жирами, растворителями и озоном. Отличается жесткостью и сравнительно большим радиусом изгиба.

Материал/Условия Полиэтилен (PE) Полиуретан (PU) Полиамид (PA)
Рабочее давление от 4,5 Атм от 6 Атм от 8 Атм
Рабочая температура -20°C до +60°C -30°C до +80°C -40°C до +80°C

Шланги спиральные из полиуретана используются для соединения подвижных частей системы, а также для подключения продувочных пистолетов.

Трубка продается в бухтах (по 100-200 метров), а также отрезками от 5-ти метров. Спиральная трубка имеет в длину 10 метров и отпускается штучно. В наименовании пневмотрубки обычно указывается наружный и внутренний диаметр. К примеру, наиболее популярна трубка PU-8/6. Данная маркировка указывает на материал изготовления - полиуретан (PU), на наружный диаметр (8 мм) и внутренний (6 мм). Толщина стенок составляет 1 мм. Для подключения трубки к фитингу – ее следует подрезать под прямым углом. В этом случае трубка надежно зафиксируется, а пневмосистема будет герметичной.
