Пневмораспределители с ручным управлением


Пневмораспределители предназначены для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.
Пневмораспределители могут иметь от 2-х до 5-ти каналов подвода и отвода воздуха. Каналы управления в маркировке не указываются. По количеству фиксированных положений выделяют 2-х и 3-х позиционные распределители.
К примеру, пневмокран серии M имеет тип 4/3, что указывает на то что он является 4-х канальным и 3-х позиционным.

Пневмораспределители с механическим управлением можно условно разделить на распределители ручного управления (кнопки, переключатели) и ножного управления (педаль).

  Смотреть цены в формате PDF   Цена пневмораспределители с механическим управлением...
Технические характеристики:
  • Требования к воздуху: тонкость очистки 25мкм
  • Смазка: не требуется
  • Рабочее давление: 0-0,8 мПа
  • Максимальное давление: 1,2 мПа
  • Рабочая температура: -5... +60 С
  • Максимальная частота срабатывания: 5 циклов/сек

Механические пневмораспределители (кнопки) - серия М

Пневмораспределитель серии М
Наимен. Тип Присоед.
размер
Рабочее
давления
Рабочие
температуры
Рабочая среда
М221 2/2 1/8"


0-0,8 мПа



-5...+60°C

Сжатый воздух
с распылённым
маслом или без
него, тонкость
очистки 25 мкм

М322 3/2 1/4"
МJ322 3/2 1/4"
М522 5/2 1/4"
Пневмосхема - серии М

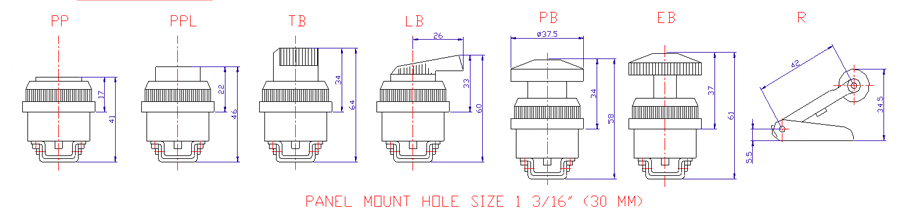

Смотреть габаритные размеры кнопки серии М...

Варианты нажимных механизмов для ручного пневмораспределителя серии М

Ручной распределитель кнопка - серии М
S1 - поворотный
выключатель
со стрелкой
S2 - роликовый
концевой
выключатель
S3 - "грибок"
с фиксацией
S4 - кнопка
выступающая
S5 - кнопка
утопленная
S6 - "грибок"
без фиксации
S7 - указывает на
отсутствие
нажимного механизма

Смотреть габаритные размеры нажимного механизма для кнопки серии М...

Пневмораспределители с ручным управлением (переключатели) серии L

Пневмораспределитель серии L
Наименование Тип Присоединение
L321-06 3/2 1/8"
L322-08 3/2 1/4"
L323-10 3/2 3/8"
L324-15 3/2 1/2"
L521-06 5/2 1/8"
L522-08 5/2 1/8"
L523-10 5/2 1/4"
L524-15 5/2 1/2"
Пневмосхема - серии L Пневмосхема - серии L

Смотреть габаритные размеры переключателей серии L...

Пневмораспределители с ручным управлением (переключатели) серии H (4H)

Пневмораспределитель серии H
При-
соед.
Тип:
3/2
Тип:
5/2
Тип:
5/2
Тип:
5/3
Тип:
5/3
1/8" H321-06 H521-06 H521-06S H531-06S H531-06C
1/4" H322-08 H522-08 H522-08S H532-08S H532-08C
3/8" H323-10 H523-10 H523-10S H533-10S H533-10C
1/2" H324-15 H524-15 H524-15S H534-15S H534-15C
  • Тип 5/2 литер "S" - с возвратом под действием пружины;
  • Тип 5/3 литер "S" - с центральным перекрытием и возвратом под действием пружины;
  • Тип 5/3 литер "C" - с центральным перекрытием и ручным управлением.
Пневмосхема - серии H Пневмосхема - серии H

Смотреть габаритные размеры переключателей серии H...

Пневмокраны (клапаны-переключатели с ручным управлением) серии M

Пневмокран серии М
Основные хар-ки М432-08
Тип распределителя 4/3
Рабочая среда Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм
Условный проход, мм 3,5
Присоединительный размер 1/4"
Рабочее давление, бар 0 ~ 10
Диапазон температуры окружающей среды, °С -5 ~ 60
  • Корпус: анодированный алюминий;
  • Поворотные диски: пластик;
  • Поворотная ручка: анодированный алюминий.
Пневмосхема - серии M

Смотреть габаритные размеры пневмокрана серии M...

Пневмокраны (клапаны-переключатели с ручным управлением) серии R

Пневмокран серии R
Основные хар-ки R432-08 R432-10 R432-15
Тип распределителя 4/3
Рабочая среда Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм
Условный проход, мм 6
Присоединительный размер 1/4" 3/8" 1/2"
Рабочее давление, бар 0 ~ 10
Диапазон температуры окружающей среды, °С -5 ~ 60
  • Корпус: анодированный алюминий;
  • Поворотные диски: пластик;
  • Поворотная ручка: технопластик.
Пневмосхема - серии M

Смотреть габаритные размеры пневмокрана серии R...

Пневмокраны (клапаны-переключатели с ручным управлением) серии U

Пневмокран серии U
Основные хар-ки U432-08
Тип распределителя 4/3
Рабочая среда Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм
Условный проход, мм 3,5
Присоединительный размер 1/4"
Рабочее давление, бар 0 ~ 10
Диапазон температуры окружающей среды, °С -5 ~ 60
  • Корпус: анодированный алюминий;
  • Уплотнения: пербунан (NBR);
  • Проставки: пластик;
  • Поворотная ручка: технопластик.
Пневмосхема - серии U

Смотреть габаритные размеры пневмокрана серии U...

Пневмокраны (клапаны-переключатели с ручным управлением) серии MR

Пневмокран серии MR
Основные хар-ки MR432-08 MR432-10 MR432-15
Тип распределителя 4/3
Рабочая среда Очищенный сжатый воздух с распылённым маслом или без него, тонкость очистки 25 мкм
Условный проход, мм 6 5 7
Присоединительный размер 1/4" 3/8" 1/2"
Рабочее давление, бар 0 ~ 10
Диапазон температуры окружающей среды, °С -5 ~ 60
  • Корпус: анодированный алюминий;
  • Поворотные диски: керамика;
  • Поворотная ручка: сталь.
Пневмосхема - серии MR

Смотреть габаритные размеры пневмокрана серии MR...
