Электромагнитные пневмораспределители


Компания "Пневмопривод" поставляет пневмораспределители 2 и 3 позиционные, с электромагнитным, пилотным или пневматическим управлением. Распределители предназначены для работы с очищенным воздухом. Электромагнитные пневмораспределители могут быть оснащены одной или двумя катушками 220В переменного тока, 24В или 12В постоянного тока. Под заказ возможны другие исполнения катушек.

  Смотреть цены в формате PDF   Стоимость электромагнитных пневмораспределителей...



Возможные присоединительные размеры пневмораспределителей - 1/8", 1/4", 3/8" и 1/2".

  • Степень защиты электромагнитных распределителей - IP65;
  • Диапазон рабочих температур распределителей: -5~60°С;
  • Рабочее тело - воздух, размер пыли не более 40мкм;
  • Рабочее давление - 1,5 - 8бар.

Пневмораспределители 2/2 нормально закрытые

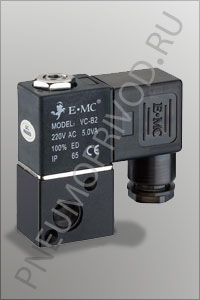

Пневмораспределитель типа 2/2
Модель
(устаревшее
наименование)
Присоед.
размер
Размер
проходного
сечения
Напряжение
питания
V221E2-08
(2V025-08)
1/4 1/8 220В переменного тока
V221E4-06 1/8 1/8 220В переменного тока
V221E4-08
(2V025-08)
1/4 1/8 24В постоянного тока
V221E5-06 1/8 1/8 12В постоянного тока
V221E5-08
(2V025-08)
1/4 1/8 12В постоянного тока

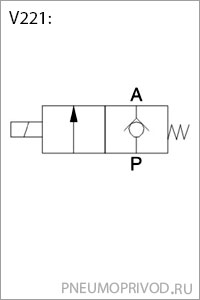

Пневмосхема - пневмораспределителя серии 2/2

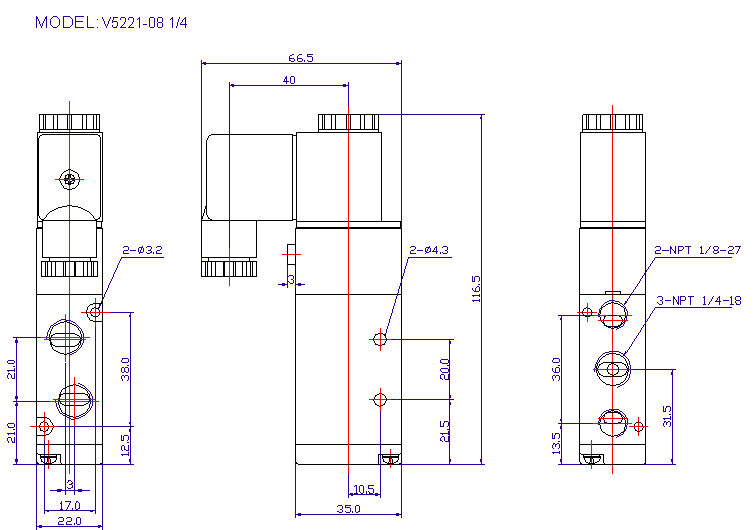

Смотреть габаритные размеры пневмораспределителей типа 2/2...

Пневмораспределители 3/2

Пневмораспределитель типа 3/2
Модель
(устаревшее
наименование)
Присоед.
размер
Размер
проходного
сечения
Напряжение
питания
V321-06 1/8 1/8 220В переменного тока
24В и 12В постоянного тока

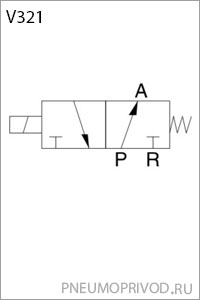

Пневмосхема - пневмораспределителя серии 3/2
Пневмораспределитель типа 3/2
Модель
(устаревшее
наименование)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
V3211-06
(3V110-06)
1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V3221-08
(3V210-08)
1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В и 12В постоянного тока
V3231-10
(3V310-10)
3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В и 12В постоянного тока
V3241-15 1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В и 12В постоянного тока

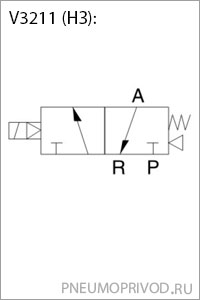

Пневмосхема - пневмораспределителя серии 3/2
Пневмораспределитель типа 3/2
Модель Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
V3222-08 1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В и 12В постоянного тока

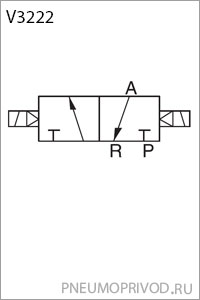

Пневмосхема - пневмораспределителя серии 3/2
Пневмораспределитель типа 3/2
Модель
(устаревшее
наименование)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
V3211-06T
(3V110-06T)
1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V3221-08T
(3V210-08T)
1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В и 12В постоянного тока
V3231-10T
(3V310-10T)
3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В и 12В постоянного тока
V3241-15T
(3V410-15T)
1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В и 12В постоянного тока
Пневмосхема - пневмораспределителя серии 3/2
Пневмораспределитель типа 3/2-NAMUR
Модель
(NAMUR)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
V3211-06M 1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V3221-08M 1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В и 12В постоянного тока
V3231-10M 3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В и 12В постоянного тока
V3241-15M 1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В и 12В постоянного тока

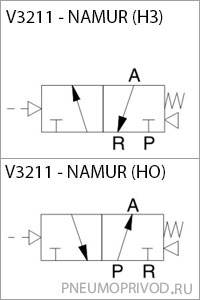

Пневмосхема - пневмораспределителя серии 3/2 NAMUR

Смотреть габаритные размеры пневмораспределителей типа 3/2...

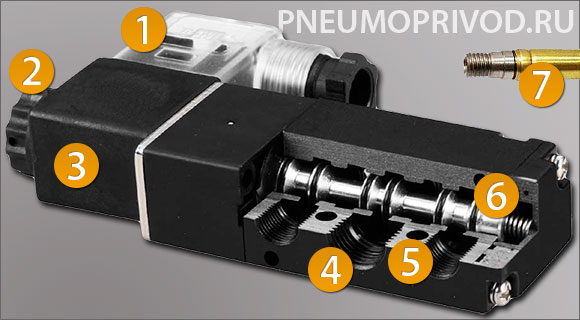

Пневмораспределители 5/2

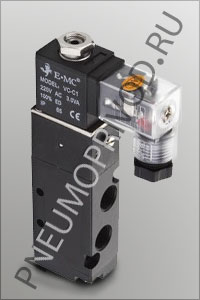

Пневмораспределитель типа 5/2
Модель
(устаревшее
наименование)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
V5211-06
(4V110-06)
1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5221-08
(4V210-08)
1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В и 12В постоянного тока
V5231-10
(4V310-10)
3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В и 12В постоянного тока
V5241-15
(4V410-15)
1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В и 12В постоянного тока

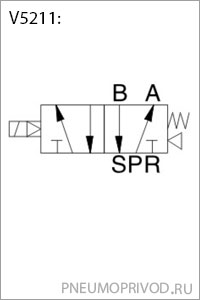

Пневмосхема - пневмораспределителя серии 5/2
Пневмораспределитель типа 5/2
Модель
(устаревшее
наименование)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
V5212-06
(4V120-06)
1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5222-08
(4V220-08)
1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В и 12В постоянного тока
V5232-10
(4V320-10)
3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В и 12В постоянного тока
V5242-15
(4V420-15)
1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В и 12В постоянного тока

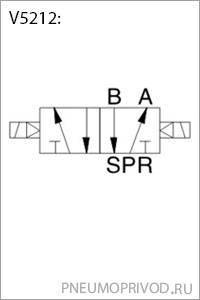

Пневмосхема - пневмораспределителя серии 5/2
Пневмораспределитель типа 5/2-low
Модель Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
N2M251-06 1/8 1/8 Cv=0,78
750л/мин
220В переменного тока
24В постоянного тока
N1M251-08 1/4 1/4 Cv=0,89
850л/мин
24В постоянного тока

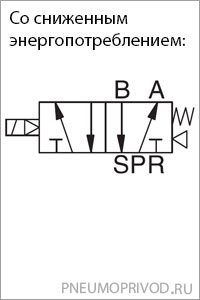

Пневмосхема - пневмораспределителя серии low-energy

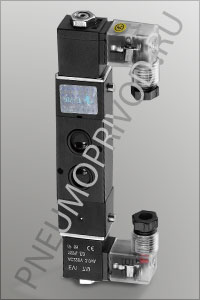

Пневмораспределитель типа 5/2-NAMUR
Модель
(NAMUR)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
V5211-06M 1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5221-08M 1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В и 12В постоянного тока
V5231-10M 3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В и 12В постоянного тока
V5241-15M 1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В и 12В постоянного тока

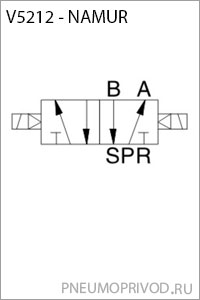

Пневмосхема - пневмораспределителя серии 5/2 NAMUR
Пневмораспределитель типа 5/2-NAMUR
Модель
(NAMUR)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
V5212-06M 1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5222-08M 1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В и 12В постоянного тока
V5232-10M 3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В и 12В постоянного тока
V5242-15M 1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В и 12В постоянного тока
Пневмосхема - пневмораспределителя серии 5/2 NAMUR

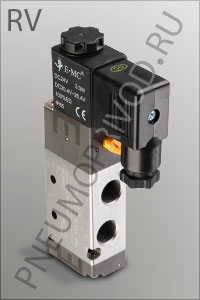

Пневмораспределитель типа 5/2-RV
Модель
(RV)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
RV5211-06 1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В постоянного тока
RV5221-08 1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В постоянного тока
RV5231-10 3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В постоянного тока
RV5241-15 1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В постоянного тока
Пневмосхема - пневмораспределителя серии 5/2 RV

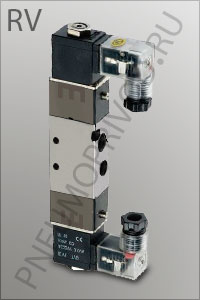

Пневмораспределитель типа 5/2-RV
Модель
(RV)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
RV5212-06 1/8 1/8 Cv=0,67
650л/мин
220В переменного тока
24В постоянного тока
RV5222-08 1/4 1/4 Cv=0,89
850л/мин
220В переменного тока
24В постоянного тока
RV5232-10 3/8 3/8 Cv=1,68
1600л/мин
220В переменного тока
24В постоянного тока
RV5242-15 1/2 1/2 Cv=2,79
2700л/мин
220В переменного тока
24В постоянного тока

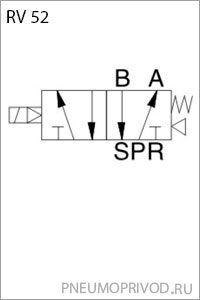

Пневмосхема - пневмораспределителя серии 5/2 RV

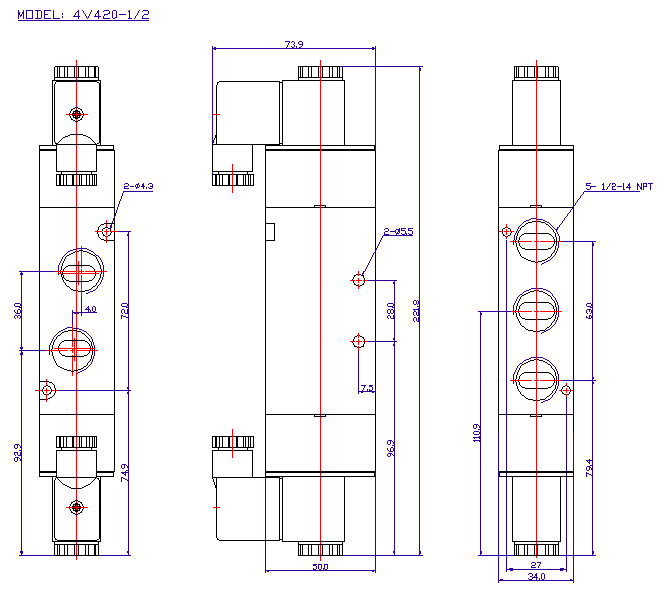

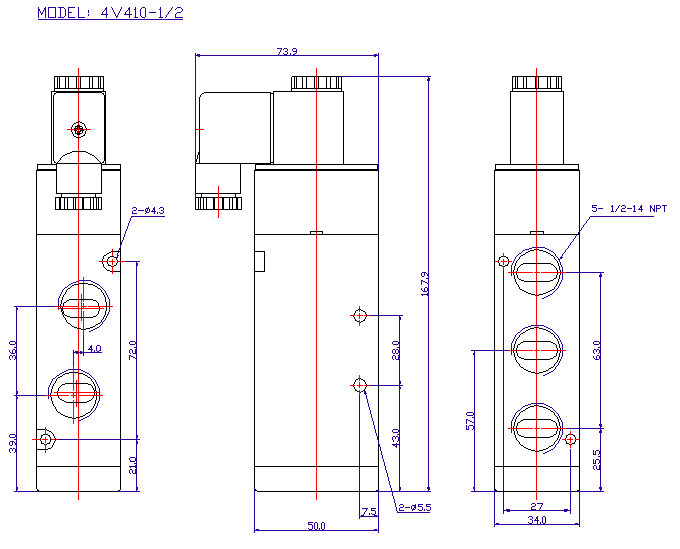

Смотреть габаритные размеры пневмораспределителей типа 5/2...

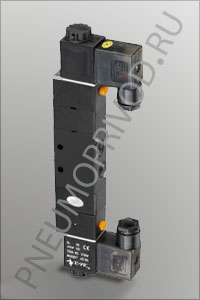

Пневмораспределители 5/3

Пневмораспределитель типа 5/3
Модель
(устаревшее
наименование)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
Пневмораспределители 5/3 с закрытым центром
V5312-06C
(4V130C-06)
1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В и 12В постоянного тока
V5322-08C
(4V230C-08)
1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5332-10C
(4V330C-10)
3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В и 12В постоянного тока
V5342-15C
(4V430C-15)
1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В и 12В постоянного тока
Пневмораспределители 5/3 с нагруженным центром
V5312-06P
(4V130P-06)
1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В и 12В постоянного тока
V5322-08P
(4V230P-08)
1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5332-10P
(4V330P-10)
3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В и 12В постоянного тока
V5342-15P
(4V430P-15)
1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В и 12В постоянного тока
Пневмораспределители 5/3 с открытым сбросом
V5312-06E
(4V130E-06)
1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В и 12В постоянного тока
V5322-08E
(4V230E-08)
1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5332-10E
(4V330E-10)
3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В и 12В постоянного тока
V5342-15E
(4V430E-15)
1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В и 12В постоянного тока

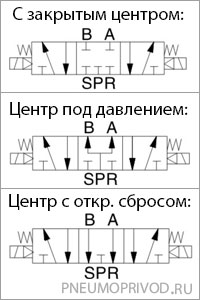

Пневмосхема - пневмораспределителя серии 5/3

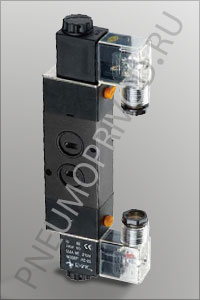

Пневмораспределитель типа 5/3-namur
Модель
(NAMUR)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
Пневмораспределители 5/3 с закрытым центром
V5312-06MC 1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В и 12В постоянного тока
V5322-08MC 1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5332-10MC 3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В и 12В постоянного тока
V5342-15MC 1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В и 12В постоянного тока
Пневмораспределители 5/3 с нагруженным центром
V5312-06MP 1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В и 12В постоянного тока
V5322-08MP 1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5332-10MP 3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В и 12В постоянного тока
V5342-15MP 1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В и 12В постоянного тока
Пневмораспределители 5/3 с открытым сбросом
V5312-06ME 1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В и 12В постоянного тока
V5322-08ME 1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В и 12В постоянного тока
V5332-10ME 3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В и 12В постоянного тока
V5342-15ME 1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В и 12В постоянного тока
Пневмосхема - пневмораспределителя серии 5/3

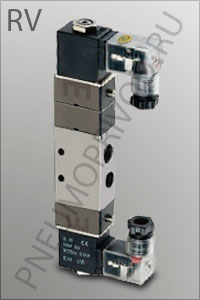

Пневмораспределитель типа 5/3-RV
Модель
(RV)
Присоед.
размер
Размер
проходного
сечения
Расход Напряжение
питания
Пневмораспределители 5/3 с закрытым центром
RV5312-06C 1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В постоянного тока
RV5322-08C 1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В постоянного тока
RV5332-10C 3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В постоянного тока
RV5342-15C 1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В постоянного тока
Пневмораспределители 5/3 с нагруженным центром
RV5312-06P 1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В постоянного тока
RV5322-08P 1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В постоянного тока
RV5332-10P 3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В постоянного тока
RV5342-15P 1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В постоянного тока
Пневмораспределители 5/3 с открытым сбросом
RV5312-06E 1/8 1/8 Cv=0,50
500л/мин
220В переменного тока
24В постоянного тока
RV5322-08E 1/4 1/4 Cv=0,67
650л/мин
220В переменного тока
24В постоянного тока
RV5332-10E 3/8 3/8 Cv=1,00
1000л/мин
220В переменного тока
24В постоянного тока
RV5342-15 E 1/2 1/2 Cv=1,67
1600л/мин
220В переменного тока
24В постоянного тока
Пневмосхема - пневмораспределителя серии 5/3

Смотреть габаритные размеры пневмораспределителей типа 5/3...


Условное обозначение :

1 2 3 4 5 6   7 8 9
V 5 3 1 1 E2 -- 06 С
V 5 2 2 1 E2 -- 08 -- M

1 - серия пневмораспределителя
V: V-серия - соленоидный клапан

2 -
5: 5-канальный распределитель
3: 3-канальный распределитель
2: 2-канальный распределитель

3 -
2: 2-позиционный
3: 3-позиционный
4 -
1: 1/8
2: 1/2
3: 3/8
4: 1/2
0: другой


5 - управление
1: одна катушка
2: две катушки
6 -
E1 - AC 110В
E2 - AC 220В
E3 - AC 380В
E4 - DC 24В
E5 - DC 12В
E6 - AC 36В
E7 - AC 24В
E8 - DC 110В
E9 - DC 48В
E10 - DC 36В

7 - присоед.
размер
06: 1/8
08: 1/4
10: 3/8
15: 1/2
8 - дополнение
Незаполнено - DIN-коннектор
F - свободные выводы
A - пневмоуправление
T - нормально закрытый
С - с закрытым центром
P - с центром под давлением
E - центр с открытым сбросом

9 -
M - NAMUR
