Блоки подготовки сжатого воздуха вертикальной компоновки


Блоки подготовки содержат фильтр-влагоотделитель с регулятором давления серии EW, лубрикатор и крепежную консоль. Блоки предназначены для подготовки сжатого воздуха в пневмоприводах различного назначения.

Блоки подготовки воздуха серии ЕС предназначены для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне и для подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы.

Блоки подготовки воздуха содержат фильтр-влагоотделитель с регулятором давления EW в одном корпусе, лубрикатор и крепежную консоль. Регулятор давления диафрагментального типа со сбросом избыточного давления из вторичной магистрали через мембрану. Регуляторы оснащены сбалансированным клапаном сброса, который обеспечивает более точное поддержание выходного давления при колебании входного давления и расхода сжатого воздуха.

Фильтры обеспечивают двойную фильтрацию: центробежная очистка и очистка через сменный пористый фильтрэлемент.

Блок подготовки воздуха серии EC (вертикальное исполнение - 2 элемента)

Блок подготовки воздуха EC вертикальный

Корпус изготовлен из цинкового сплава с металлическими резьбовыми вставками для фитингов;
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
Прозрачный стакан из гриламида крепится к корпусу байонетным замком;
Смазка осуществляется масляным туманом;
Возможно исполнение с автоматическим сливом конденсата.

Рабочее давление 0,5 - 10 бар
Максимальное давление 15 бар
Рабочая температура 5-60°C
Тонкость очистки 25 мкм

Смотреть цены в формате PDF   Цены на блоки подготовки воздуха вертикальной компановки...
Схема вертикального блока подготовки воздуха EC

Блок подготовки воздуха серии EIC (вертикальное исполнение - 2 элемента)

Блок подготовки воздуха EC вертикальный

Корпус изготовлен из цинкового сплава с металлическими резьбовыми вставками для фитингов;
Манометр встроен в корпус;
Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия;
Прозрачный стакан из гриламида крепится к корпусу байонетным замком;
Смазка осуществляется масляным туманом.

Рабочее давление 0,5 - 10 бар
Максимальное давление 15 бар
Рабочая температура 5-60°C
Тонкость очистки 25 мкм
Схема вертикального блока подготовки воздуха EIC

Основные характеристики блоков подготовки воздуха EC и EIC в сборе:

Модель Номинальный расход воздуха, л/мин Присоединительный размер Вес, кг
EС1010-M5 90 M5 0,22
EС2010-01 945 1/8" 0,66
EС2010-02 960 1/4"
EIС2010-02 960 1/4"
EС3010-02 1874 1/4" 0,98
EС3010-03 1956 3/8"
EС4010-03 4923 3/8" 1,93
EС4010-04 5120 1/2"
EС4010-06 5000 3/4" 1,99
EС5010-06 6000 3/4" 3,02
EС5010-10 6200 1"

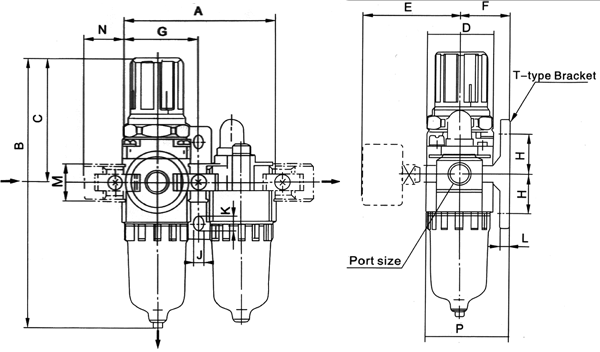

Габаритные и присоединительные размеры блоков подготовки воздуха в сборе EC1010 - EC5010:

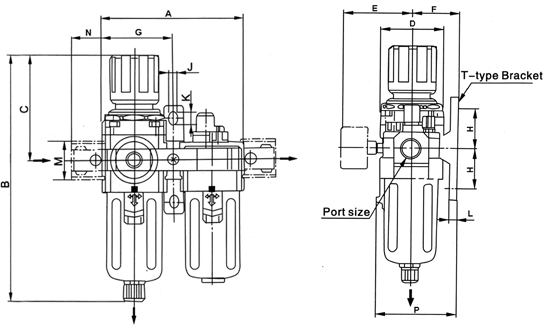

Габаритные и присоединительные размеры блоков подготовки воздуха EC3010 - EC5010

  Резьба A B B1 C D E F G H J K L M N P
EC1010 М5 58 109.5 - 50.5 25 26 25 29 20 4.5 7.5 5 17.5 16 38.5
EC2010 1/8"-1/4" 90 164.5 202.5 78 40 56.8 30 45 24 5.5 8.5 5 22 23 50
EC3010 1/4"-3/8" 117 211 224.5 92.5 53 60.8 41 58.5 35 7 11 7 34.2 26 70.5
EC4010 1/4"-3/8" 154 262 265 112 70 65.5 50 77 40 9 13 7 42.2 33 88
EC4010-06 3/4" 164 367 270 114 70 69.5 50 82 40 9 13 7 46.2 36 88
EC5010 3/4"-1" 195 338 341 116 90 75.5 69.8 97.5 50 12 16 10.5 55.2 40 115

Габаритные и присоединительные размеры блоков подготовки воздуха в сборе EIC2010:

Габаритные и присоединительные размеры блоков подготовки воздуха EIC2010

  Резьба A B B1 C D E F G H J K L P
EIC2010 1/8"-1/4" 90 167,5 205,5 80,2 54 27 30 45 24 5,5 8,5 5 57

* Блоки подготовки воздуха должны устанавливаться в местах, удобных для осмотра, обслуживания и контроля параметров в вертикальном положении (отклонение от вертикали не более 5 градусов), непосредственно на трубопроводе или с использованием крепежных отверстий.
