Двухштоковые пневмоцилиндры EN-серии


Пневмоцилиндры EN-серии являются двухштоковыми и имеют высокие прочностные характеристики. Конструкция предотвращает скручивание, обеспечивает двойное усилие и экономию пространства. Возможна установка герконовых датчиков серии HX-11R. Точная регулировка хода штока пневмоцилиндра производится с помощью гайки, расположенной на упорном болте, без разборки изделия.

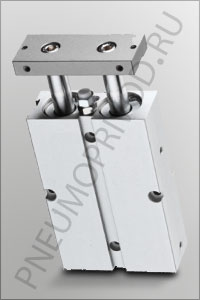

Пневмоцилиндр серии EN
Диаметр цилиндра 10 16 20 25 32
Рабочая среда Воздух
Рабочее давление, кгс/см2 1-9
Максимально допустимое давление, кгс/см2 13,5
Рабочая температура, °С -5 - 70
Диапазон скоростей, мм/с 100 - 800
Присоединительный размер, мм М5х0,8 3/8"
Принцип действия двустороннего действия

Смотреть цены в формате PDF   Стоимость пневмоцилиндров EN...
Смотреть PDF   Подробнее о серии пневмоцилиндров EN...
Пневмосхема - серии EN

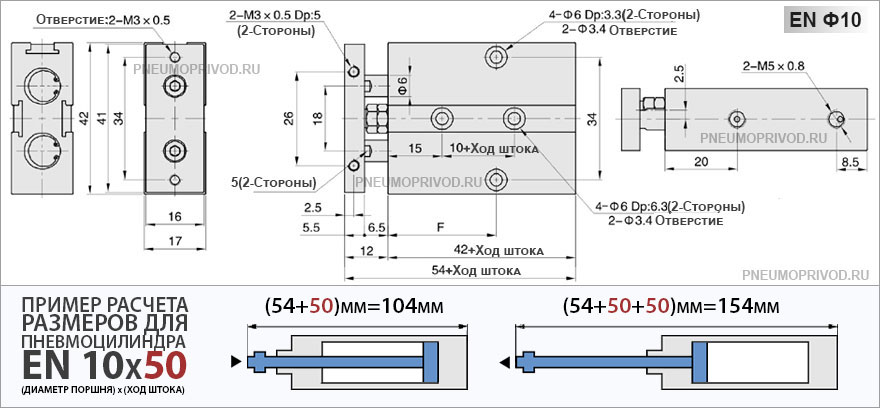

Габаритные и присоединительные размеры пневмоцилиндра серии EN (диаметр 10 мм):

Размеры пневмоцилиндра серии EN
Диаметр, мм 10 20 30 40 50 60 70 80 90 100
F 30 30 35 40 45 50 55 60 65 70

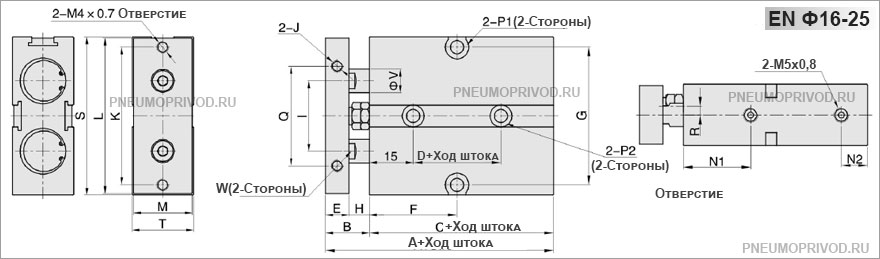

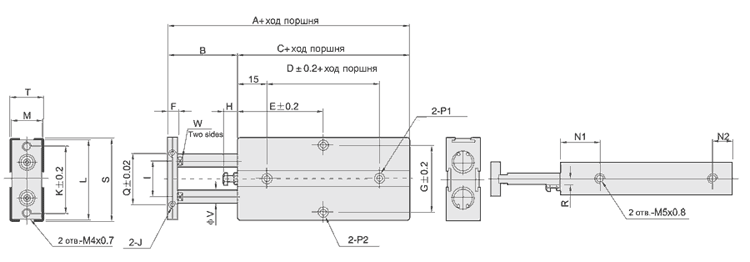

Габаритные и присоединительные размеры (диаметр 16-25 мм):

Размеры пневмоцилиндра серии EN
Диаметр, мм A B С D E F G H I K
10 20 30 40 50 60 70 80 90 100 125 150 175 200
16 68 15 53 20 8 30 35 40 45 50 55 60 65 70 75 87,5 100 112,5 125 47 7 24 47
20 78 20 58 20 10 35 35 40 45 50 55 60 65 70 75 87,5 100 112,5 125 55 10 28 55
25 81 19 62 30 10 40 40 45 50 55 60 65 70 75 80 92,5 105 117,5 130 66 9 34 66

Диаметр, мм J L M N1 N2 P1 P2 Q R S T V W
16 M4x0,7 Dp:5 53 20 23 9 Ф8 Dp:4,5; Отверстие Ф4,5 Ф7,5 Dp:7,3; Отверстие Ф4,5 34 3 54 21 8 6
20 M4x0,7 Dp:5 61 24 28 9 Ф8 Dp:4,5; Отверстие Ф4,5 Ф7,5 Dp:7,5; Отверстие Ф4,5 44 3,5 62 25 10 8
25 M4x0,7 Dp:6 72 29 33 9 Ф8 Dp:4,5; Отверстие Ф4,5 Ф7,5 Dp:7,5; Отверстие Ф4,5 56 6 73 30 12 10

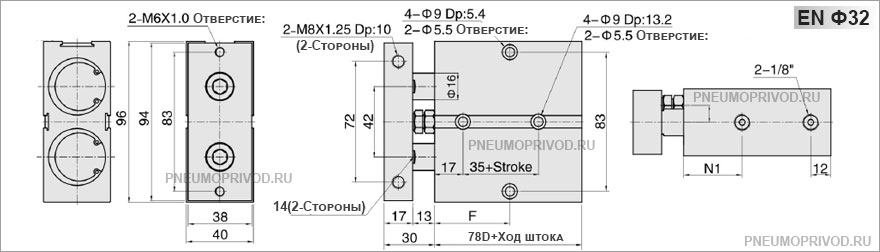

Габаритные и присоединительные размеры (диаметр 32 мм):

Размеры пневмоцилиндра серии EN
Диаметр, мм 10 20 30 40 50 60 70 80 90 100 125 150 175 200
N1 35 40
F 45 50 55 60 65 70 75 80 85 90 102,5 115 127,5 140

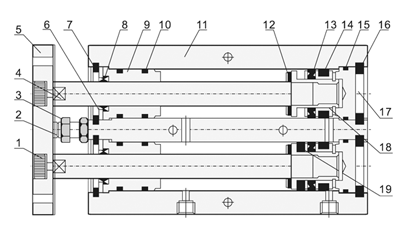

Внутренняя конструкция и материалы:

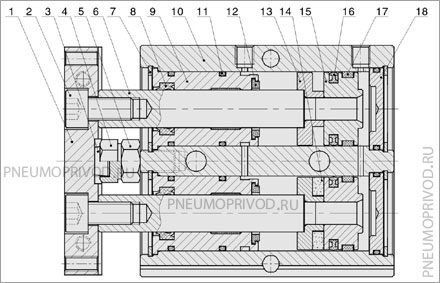

Внутреннее устройство пневмоцилиндра EN
 Позиция  Наименование  Позиция  Наименование
1. Передняя платформа 10. Корпус, анодированный алюминий
2. Винт 11. Уплотнительное кольцо передней крышки, пербунан (NBR)
3. Противоударный демпфер 12. Демпферная подушка
4. Болт 13. Держатель магнита (анодированный алюминий)
5. Гайка упорного болта (регулировка хода штока) 14. Магнит (пластик)
6. Шток поршня, сталь с твердым хромовым покрытием 15. Поршень, алюминиевый сплав
7. Стопорное кольцо 16. Уплотнение поршня (NBR)
8. Манжета штока, пербунан (NBR) 17. Уплотнительное кольцо задней крышки, пербунан (NBR)
9. Передняя крышка 18. Задняя крышка

Маркировка:

1     2   3
EN   -- 10x25 -- S
1 - двухштоковый пневмоцилиндр
2 - (диаметр 10 - 32мм) x (длина хода 10 - 200мм)
4 - незаполнено - без магнитов
    S: с магнитом
