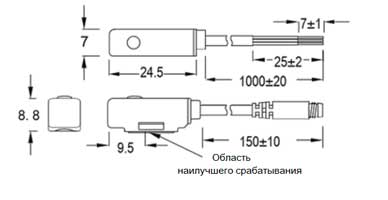

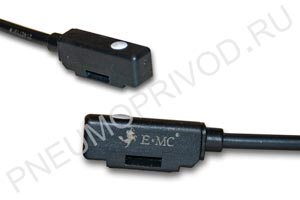

Герконовые датчики пневмоцилиндра


Герконовые датчики или магнитоуправляемые малогабаритные датчики на основе герметичных контактов позволяют отслеживать перемещение поршня в пневмоцилиндре. Поэтому их еще называют магнитными датчиками положения поршня. Устанавливаются на корпус цилиндра и реагируют на магнитное кольцо, которым оснащены поршни некоторых цилиндров (пневмоцилиндры с таким кольцом имеют в маркировке дополнительный литер «S»). При прохождении поршня через область, где установлен герконовый датчик положения, геркон замыкается, полученный электрический сигнал можно использовать для прекращения движения поршня, начала движения в обратную сторону или других необходимых манипуляций. Датчики имеют световую индикацию. Крепление происходит либо с помощью хомутов к корпусу цилиндра (HX-03R, HX-21R), либо в Т-образный паз на корпусе пневмоцилиндра (HX-01R, HX-06R, HX-11R, HX-31R).

Смотреть цены в формате PDF   Стоимость датчика для пневмоцилиндра...

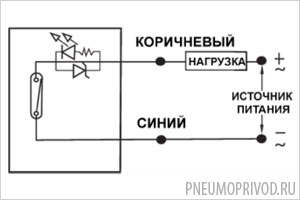

Технические характеристики: Схема подключения герконового датчика

  • Подключение: два контакта
  • Схема подключения: нормально открытая
  • Напряжение: 5-24 V DC
  • Сила тока: max. 100 mA
  • Оснащены индикатором работы (LED)
  • Максимальная частота 200 Гц
  • Класс защиты IP67, IEC529, NEMA6
  • Рабочая температура +10...+70 С
  • Устойчивы к вибрации
  • Длина шнура 1 м

Датчик HX-03R для пневмоцилиндров серии RAL, IAS

Датчик для пневмоцилиндра HX-03R Датчик подходит для различных круглых пневмоцилиндров;

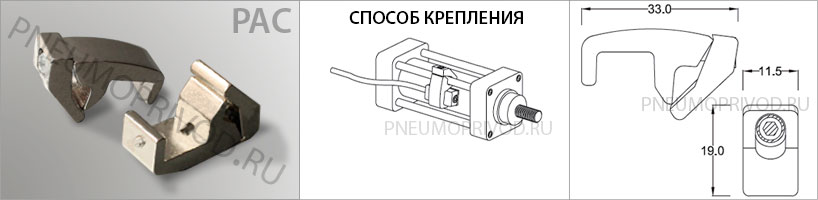

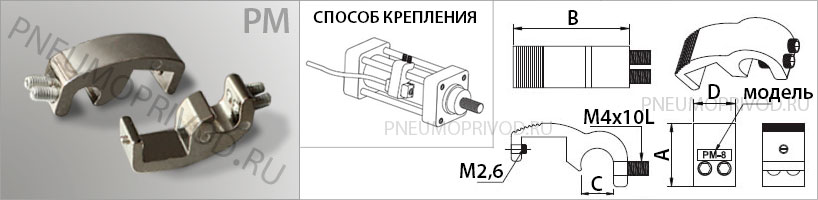

Крепится с помощью хомута к корпусу цилиндра;
Длина шнура - 1 м.

Размеры датчика для пневмоцилиндра HX-03R

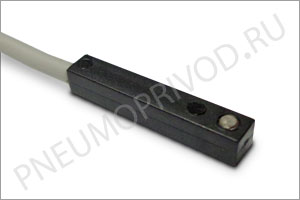

Датчик HX-01R, HX-06R для пневмоцилиндров серии SD, SE

Датчик для пневмоцилиндра HX-01R, HX-06R Установка происходит в паз пневмоцилиндра серии SD;
Длина шнура - 1 м.

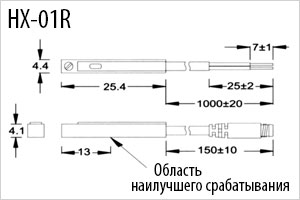

Размеры датчика для пневмоцилиндра HX-01R

Датчик HX-21R для пневмоцилиндров серии SC, VBC

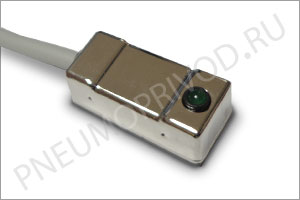

Датчик для пневмоцилиндра HX-21R Датчик подходит для различных круглых пневмоцилиндров;
Крепится с помощью хомута к корпусу цилиндра;
Длина шнура - 1 м.

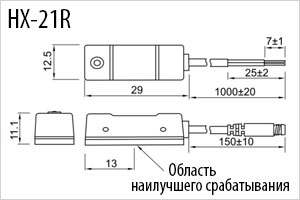

Размеры датчика для пневмоцилиндра HX-21R

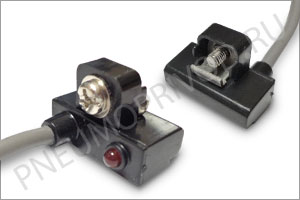

Датчик HX-11R для пневмоцилиндров серии SD, EN

Датчик для пневмоцилиндра HX-11R Устанавливается в паз пневмоцилиндра серии SD и EN;
Длина шнура - 1 м.

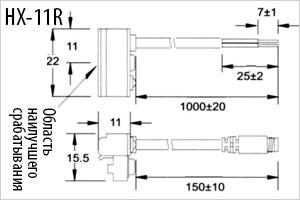

Размеры датчика для пневмоцилиндра HX-11R

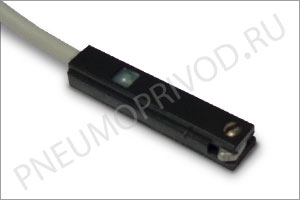

Датчик HX-31R для пневмоцилиндров серии FVBC

Датчик для пневмоцилиндра HX-31R Устанавливается в паз пневмоцилиндра серии FVBC;
Длина шнура - 1 м.

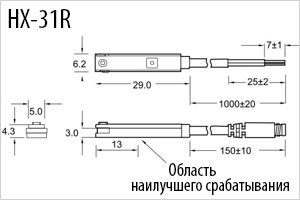

Размеры датчика для пневмоцилиндра HX-31R

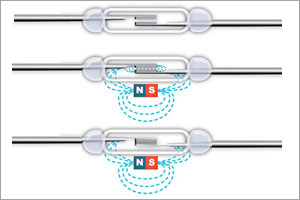

Устройство герконового датчика: Принцип герконового датчика

Слово «геркон» происходит из первых букв словосочетания «ГЕРметизированный КОНтакт». Отсюда и устройство герконового датчика: пара ферромагнитных контакта запаянных в стеклянную герметичную колбу. Если к ним приблизить постоянный магнит, то происходит их замыкание. Расстояние между контактами составляет десятые доли миллиметра. Датчики надежны, выдерживают падения и незначительные удары. Инертный газ или вакуум внутри колбы не позволяет контактам обгорать при замыкании-размыкании. Однако, могут прийти в негодность, если через них пропустить слишком большой ток. Еще одним преимуществом является то, что при небольшой размере они рассчитаны на тот же ток, что и классическое реле. Герконовые датчики являются взрывобезопасными.
