Пневмоцилиндры IAS-серии


Стальные миницилиндры IAS соответствуют стандартам ISO 6432 и CETOP RP52P.
Для отслеживания положения на поршень цилиндра может быть установлено магнитное кольцо. Для данного типа цилиндров подходит герконовый датчик серии HX-03R. Пневмоцилиндр является аналогом C85 фирмы "SMC".
Коррозийная стойкость пневмоцилилндра обеспечена тем, что крышки изготовлены из анодированного алюминия, а гильза из нержавеющей стали. Материал гильзы делает ее так же устойчивой к ударам. Изделие способно исправно работать в загрязненной среде (пыль, мелкие загрязняющие частицы). Подаваемый от компрессора очищенный воздух может либо быть насыщен распыленным маслом, либо не содержать его.

Пневмоцилиндр серии IAS
  Диаметр цилиндра   12 16 20 25
Рабочая среда Воздух
Рабочее давление, кгс/см2 0,1 - 1,0МПа
Рабочая температура, °С 0 - 80
Диапазон скоростей, мм/с 10 - 1000
Стандарт    ISO 6432, CETOP RP52P
Принцип действия двустороннего действия

Смотреть цены в формате PDF   Стоимость пневмоцилиндров IAS...
Смотреть PDF   Подробнее о серии пневмоцилиндров IAS...
Пневмосхема - серии IAS

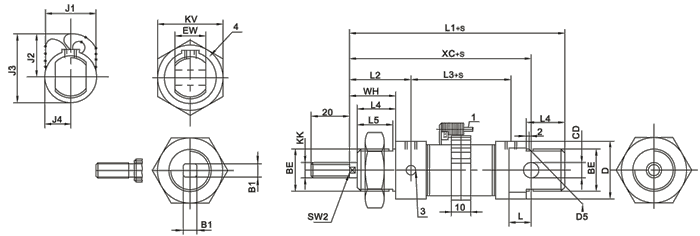

Габаритные и присоединительные размеры пневмоцилиндра серии IAS:

Размеры пневмоцилиндра серии IAS
Диаметр A1 A2 A3 A4 A5 B C C1 C2 D E F G G1 H I J
8 64 46 86 74 - 28 12 9,5 5 9,5 5 6 11,5 7 12 12 3
10 64 46 86 74 - 28 12 9,5 5 9,5 5 6 11,5 7 12 12 3
12 75 50 105 88 105 38 17 10 5 10 5 69 12 7 16 17 5
16 82 56 111 94 111 38 17 10,5 5,5 10,5 5,5 9 12,5 7 16 17 5
20 95 62 126 106 126 44 20 14,5 7,5 14,5 7,5 12 14,5 7,5 20 20 6
25 104 65 137 115 137 50 22 16 8 16 8 12 16 8 22 22 6

Диаметр K L M P P1 Q R S T T1 X V W Y
8 M4x0,7 M12x1,25 7 17 4 8 12 15 7 17 M5x0,8 4 - -
10 M4x0,7 M12x1,25 7 17 4 8 12 15 7 17 M5x0,8 4 - -
12 M6x1 M16x1,5 6 19,7 6 12 16 18,3 10 22 M5x0,8 6 15 5
20 M8x1,25 M22x1,5 7 29 8 16 22 25 12 29 1/8" 8 18 6
25 M10x1,25 M22x1,5 7 33,5 8 16 22 30 17 29 1/8" 10 18,5 8

Внутренняя конструкция и материалы:

Внутреннее устройство пневмоцилиндра IAS
 Позиция  Наименование  Позиция  Наименование
1. Крепежная гайка штока (углеродистая сталь) 10. Поршень (алюминиевый сплав)
2. Шток поршня (хромированная углеродистая сталь S45C) 11. Уплотнение поршня (NBR)
3. Уплотнение поршня (NBR) 12. Магнит (пластик)
4. Крепежная гайка передней крышки (углеродистая сталь) 13. Магнитное основание (углеродистая сталь)
5. Самосмазывающаяся втулка штока (латунь) 14. Компенсационное кольцо (PTFE)
6. Передняя крышка (алюминиевый сплав) 15. Шестигранник - винт демпфирования (углеродистая сталь)
7. Гильза (анодированный алюминий) 16. Задняя крышка (алюминиевый сплав)
8. Противоударная демпферная подушка (TPU)
9. О-образное уплотнительное кольцо (NBR, пербунан)

Маркировка:

1 2   3
IA S -- 25x25

1 - IA - стандартный тип, по стандартам ISO 6432 и CETOP RP52P
2 - S - с магнитом
3 - (диаметр - 8 - 25 мм) x (длина хода 25 - 800 мм)
