Бесколлекторные двигатели серии FL86BLS

Бесколлекторные двигатели серии FL86BLS предназначены для преобразования электрической энергии во вращательную механическую энергию ротора двигателя. Двигатели поставляются в 4 исполнениях и снабжены тремя встроенными датчиками Холла, сдвинутыми друг относительно друга на угол 120 градусов. Главное преимущество бесколлекторных двигателей — отсутствие вращающихся и переключающихся контактов. Двигатели серии FL86BLS являются одними из самых мощных в линейке бесколлекторных двигателей FL.

Модель	FL86BLS58	FL86BLS71	FL86BLS98	FL86BLS125
Напряжение питания, В	48
Номинальная скорость, об/мин	3000
Размер фланца, мм	86
Число фаз	3
Число полюсов	8
Номинальный момент, кгс*см	3,5	7	14	21
Максимальный момент, кгс*см	10,5	21	42	63
Номинальный ток, А	3	5,73	11	16,4
Максимальный ток, А	11	19	33	55
Мощность на выходном валу, Вт	110	220	440	660
Сопротивление, Ом	1,05	0,36	0,2	0,16
Индуктивность между линиями, мГн	2,2	1,05	0,48	0,3
Инерция ротора, г*см²	400	800	1600	2400

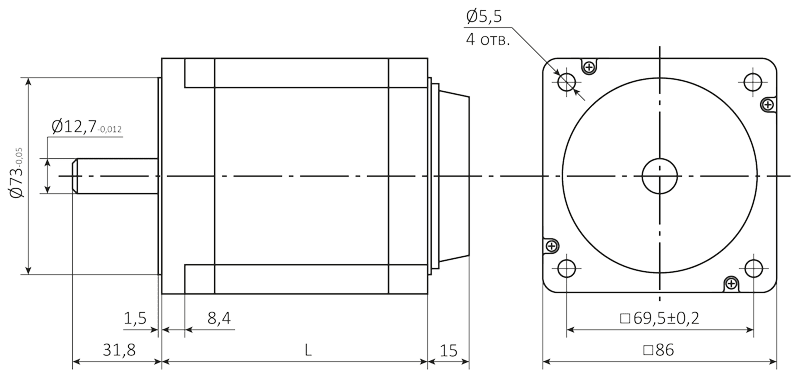

Длина А, мм	58	71	98	125
Максимально допустимая радиальная нагрузка на вал, Н	200
Максимально допустимая осевая нагрузка на вал, Н	65
