Пневмоцилиндры


Пневмоцилиндры являются исполнительными механизмами пневмосистем и предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение.
Перейти к таблице расчета усилия пневмоцилиндра.

Основные характеристики поставляемых пневмоцилиндров:

  • Пневмоцилиндры поршневые двустороннего действия;
  • Могут быть снабжены регулируемым демпфированием в конечных положениях;
  • Пневмоцилиндры выпускаются диаметром 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 и 200 мм и ходом штока от 25 до 2000 мм;
  • Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков.
Сопутствующие товары
Крепления для пневмоцилиндров Датчики для пневомцлиндров

Виды поставляемых пневмоцилиндров:

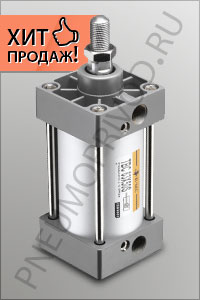

Пневмоцилиндры TBC (SC)

Пневмоцилиндр серии SC, TBC
Диаметр цилиндра (мм) 32 40 50 63 80 100 125 160
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (25 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -5... 70
Диапазон скоростей, мм/с 50 - 800 30 - 500
Присоединительный размер 1/8" 1/4" 3/8" 1/2" 3/4"
Стандарт -
Магнитное кольцо По запросу
Демпфирование Воздушное регулируемое
Ход штока, мм 25-500 25-800 25-1000
Крепление LB, FA, FB, CA, CB, CR, TC, TCM

Смотреть цены в формате PDF   Стоимость пневмоцилиндров TBC (SC)...
Смотреть   Подробнее о пневмоцилиндрах TBC (SC)...
Смотреть PDF   Подробнее в формате PDF...
Пневмосхема - серии SC, TBC

Пневмоцилиндры RAL

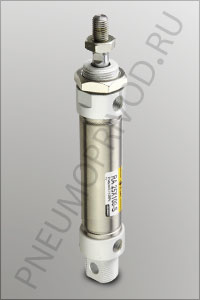

Пневмоцилиндры серии RAL
  Диаметр цилиндра  (мм)  16   20   25   32   40
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 0,7 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 800
Присоединительный размер М5х0,8 1/8" 1/4"
Стандарт -
Магнитное кольцо По запросу
Демпфирование Воздушное (литер "С"), резина
Ход штока, мм 25 - 300 25 - 500
Крепление -

Смотреть цены в формате PDF   Стоимость пневмоцилиндров RAL...
Смотреть   Подробнее о пневмоцилиндрах RAL...
Смотреть PDF   Подробнее в формате PDF...
Пневмосхема - серии RAL

Пневмоцилиндры IAS

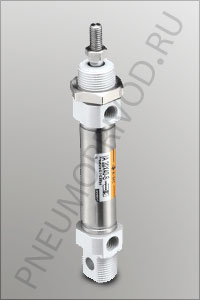

Пневмоцилиндр серии IAS
  Диаметр цилиндра  (мм) 8 10 12 16 20 25
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 0,7 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 800
Присоединительный размер М5х0,8 1/8"
Стандарт ISO 6432, CETOP RP52P
Магнитное кольцо По запросу
Демпфирование Воздушное регулируемое, резина
Ход штока, мм 25 - 150 25 - 200 25 - 250 25 - 500
Крепление -

Смотреть цены в формате PDF   Стоимость пневмоцилиндров IAS...
Смотреть   Подробнее о пневмоцилиндрах IAS...
Смотреть PDF   Подробнее в формате PDF...

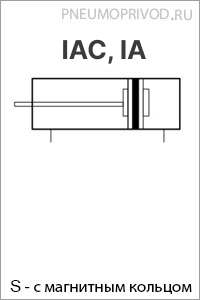

Пневмосхема - серии IAS

Пневмоцилиндры SD

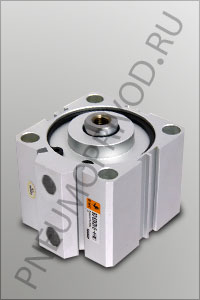

Пневмоцилиндры SD
Диаметр цилиндра, мм 12 16 20 25 32 40 50 63 80 100
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 500
Присоединительный размер М5х0,8 1/8" 1/4" 3/8"
Стандарт -
Магнитное кольцо По запросу
Демпфирование Резина
Ход штока, мм 5 - 50 5 - 90 5 - 120
Крепление -

Смотреть цены в формате PDF   Стоимость пневмоцилиндров SD...
Смотреть   Подробнее о пневмоцилиндрах SD...
Смотреть PDF   Подробнее в формате PDF...
Пневмосхема - серии IAS

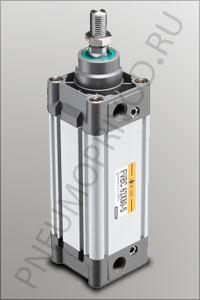

Пневмоцилиндры FVBC

Пневмоцилиндры FVBC
Диаметр цилиндра, мм  32    40    50    63    80    100
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 50 - 800
Присоединительный размер 1/8" 1/4" 3/8" 1/2"
Стандарт ISO 15552 (ISO 6431)
VDMA 24562), (DIN24335
Магнитное кольцо По запросу
Демпфирование Воздушное регулируемое
Ход штока, мм 25 - 500 25 - 800 25 - 1000
Крепление B, I, Y, FA, CA, CB

Смотреть цены в формате PDF   Стоимость пневмоцилиндров FVBC...
Смотреть   Подробнее о пневмоцилиндрах FVBC...
Смотреть PDF   Подробнее в формате PDF...
Пневмосхема - серии FVBC

Пневмоцилиндры FXBC

Пневмоцилиндр FXBC
Диаметр цилиндра, мм  32    40    50    63    80    100
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 50 - 800
Присоединительный размер 1/8" 1/4" 3/8" 1/2"
Стандарт ISO 15552 (ISO 6431)
VDMA 24562), (DIN24335
Магнитное кольцо По запросу
Демпфирование Воздушное регулируемое
Ход штока, мм 25 - 500 25 - 800 25 - 1000
Крепление B, I, Y, FA, CA, CB

Смотреть цены в формате PDF   Стоимость пневмоцилиндров FXBC...
Смотреть   Подробнее о пневмоцилиндрах FXBC...
Смотреть PDF   Подробнее в формате PDF...

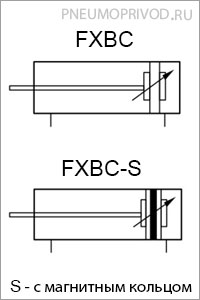

Пневмосхема - серии FXBC

Двухштоковые пневмоцилиндры EN

Пневмоцилиндр EN
Диаметр цилиндра, мм 10 16 20 25 32
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 500
Присоединительный размер М5х0,8 1/8"
Стандарт -
Магнитное кольцо По запросу
Демпфирование Резина
Ход штока, мм 10 - 100 10 - 200
Крепление -
Дополнительные характеристики
Допуск по вращению ±0,4° ±0,3°

Смотреть цены в формате PDF   Стоимость пневмоцилиндров EN...
Смотреть   Подробнее о пневмоцилиндрах EN...
Смотреть PDF   Подробнее в формате PDF...

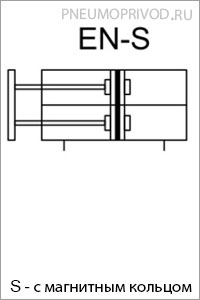

Пневмосхема - серии EN

Пневматические цилиндры VBZ

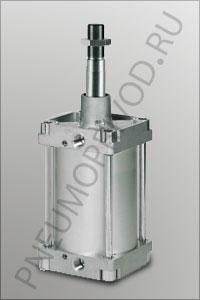

Пневмоцилиндр VBZ
Диаметр цилиндра, мм 50 63 80 100 125 160 200 250 320
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (25 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С 0... 80 (от -20 при сухом воздухе)
Диапазон скоростей, мм/с 10 - 1000
Присоединительный размер 1/4" 3/8" 1/2" 3/4" 1"
Стандарт ISO 15552, ISO 6431,
DIN 6431, VDMA 24562
Магнитное кольцо По запросу
Демпфирование Воздушное регулируемое
Ход штока, мм 10 - 2700
Крепление -

Смотреть цены в формате PDF   Стоимость пневмоцилиндров VBZ по запросу...
Смотреть   Подробнее о пневмоцилиндрах VBZ...
Смотреть PDF   Подробнее в формате PDF...

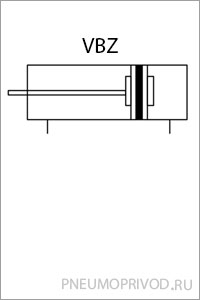

Пневмосхема - серии VBZ

Пневмоцилиндры SE

Пневмоцилиндры серии SE
Диаметр цилиндра, мм 12 16 20 25 32 40 50 63 80 100
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 500
Присоединительный размер М5х0,8 1/8" 1/4"
Стандарт -
Магнитное кольцо По запросу
Демпфирование Резина
Ход штока, мм 5 - 200 5 - 300
Крепление -

Смотреть цены в формате PDF   Стоимость пневмоцилиндров SE...
Смотреть   Подробнее о пневмоцилиндрах SE...
Смотреть PDF   Подробнее в формате PDF...
Пневмосхема - серии SE

Двойные пневмоцилиндры (двухштоковые) EXSM

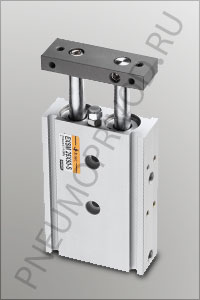

Пневмоцилиндр серии EXSM
Диаметр цилиндра, мм 6 10 16 20 25 32
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (25 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с -
Присоединительный размер М5х0,8 1/8"
Стандарт -
Магнитное кольцо По запросу
Демпфирование Резина
Ход штока, мм 10 - 50 10 - 100 10 - 200
Крепление -
Дополнительные характеристики
Допуск по вращению ±0,2° ±0,15° ±0,1°
Регулировка хода штока, мм -5... 0

Смотреть цены в формате PDF   Стоимость пневмоцилиндров EXSM...
Смотреть   Подробнее о пневмоцилиндрах EXSM...
Смотреть PDF   Подробнее в формате PDF...

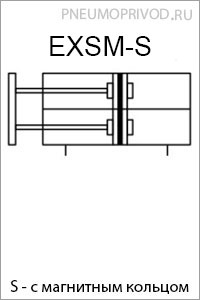

Пневмосхема - серии EXSM

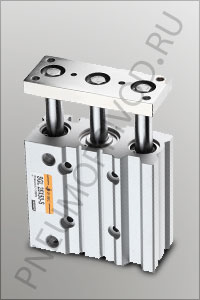

Пневматические цилиндры с двумя направляющими серии SGM

Пневмоцилиндр SGM
Диаметр цилиндра, мм 12 16 20 25 32 40 50 63
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 500
Присоединительный размер М5х0,8 1/8" 1/4"
Стандарт -
Магнитное кольцо По запросу
Демпфирование Резина
Ход штока, мм 10 - 150 10 - 200 20 - 250 25 - 250
Крепление -
Дополнительные характеристики
Допуск по вращению ±0,08° ±0,07° ±0,06° ±0,05°
Допуск при движении штока, мм 0... ±1,0

Смотреть цены в формате PDF   Стоимость пневмоцилиндров SGM...
Смотреть   Подробнее о пневмоцилиндрах SGM...
Смотреть PDF   Подробнее в формате PDF...

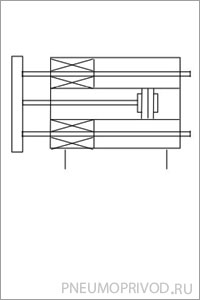

Пневмосхема - серии SGM

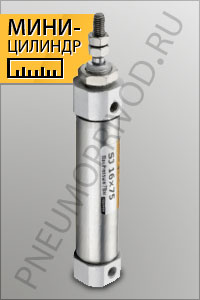

Пневмоцилиндры SJ

Пневмоцилиндр серии SJ
Диаметр цилиндра, мм 10 16
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 0,7
Гарантированное давление, МПа 1,0
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 50 - 750
Присоединительный размер М5х0,8
Стандарт -
Магнитное кольцо По запросу
Демпфирование Резина
Ход штока, мм 10 - 150 10 - 200
Крепление -

Смотреть цены в формате PDF   Стоимость пневмоцилиндров SJ...
Смотреть   Подробнее о пневмоцилиндрах SJ...
Смотреть PDF   Подробнее в формате PDF...
Пневмосхема - серии SJ

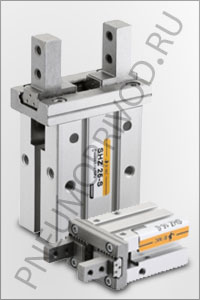

Пневматические захваты серии SHZ (параллельные)

Пневмосхваты серии SHZ
Диаметр цилиндра, мм 10 16 20 25
Принцип действия Двустороннего/одностороннего действия
Рабочая среда
(тонкость очистки)
Воздух (40 мкм)
Смазка Не требуется

Рабочее
давление, МПа
Двусторонний Ф10 0,15-0,7
Ф16 - Ф25 0,1-0,7
Односторнний Ф10 0,3-0,7
Ф16 - Ф25 0,25-0,7
Гарантированное давление, МПа -
Рабочая температура, °С -20... 80
Частота срабатывания, цикл/мин 180
Присоединительный размер М3х0,5 М5х0,8
Стандарт -
Магнитное кольцо По запросу
Демпфирование Резина
Ход штока, мм -
Крепление -
Дополнительные характеристики
Точность повторения, мм ±0,01

Смотреть цены в формате PDF   Цена на пневмозахват SHZ...
Смотреть   Подробнее о пневматических захватах SHZ...
Смотреть PDF   Подробнее о пневмозахватах SHZ в формате PDF...
Пневмосхема пневмозахвата серии shz

Пневматические захваты серии SHY (рычажные)

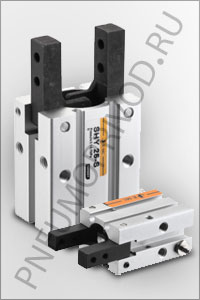

Пневматические захваты SHY
Диаметр цилиндра, мм 10 16 20 25
Принцип действия Двустороннего/одностороннего действия
Рабочая среда
(тонкость очистки)
Воздух (40 мкм)
Смазка Не требуется

Рабочее
давление, МПа
Двусторонний Ф10 0,15-0,7
Ф16 - Ф25 0,1-0,7
Односторнний Ф10 0,3-0,7
Ф16 - Ф25 0,25-0,7
Гарантированное давление, МПа -
Рабочая температура, °С -20... 80
Частота срабатывания, цикл/мин 180
Присоединительный размер М3х0,5 М5х0,8
Стандарт -
Магнитное кольцо По запросу
Демпфирование Резина
Ход штока, мм -
Крепление -

Смотреть цены в формате PDF   Цена на пневмозахват SHY...
Смотреть   Подробнее о пневматических захватах SHY...
Смотреть PDF   Подробнее о пневмозахватах SHY в формате PDF...
Пневмосхема пневмосхвата серии shy

Пневмоцилиндр серии SM

Пневмоцилиндр серии SM
Диаметр цилиндра, мм 20 25 32 40
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 800
Присоединительный размер 1/8" 1/4"
Стандарт -
Магнитное кольцо С магнитом
Демпфирование Воздушный регулируемый, резина
Ход штока, мм 10 - 600
Крепление -

Смотреть   Подробнее о пневмоцилиндрах SM...
Пневмосхема пневмоцилиндра серии SM

Пневмоцилиндр серии EU

Пневмоцилиндр EU
Диаметр цилиндра, мм 6 10 16 20 25 32
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 500
Присоединительный размер М5х0,8 1/8"
Стандарт -
Магнитное кольцо С магнитом
Демпфирование Резина
Ход штока, мм 5 - 35 5 - 40 5 - 60 5 - 80
Крепление -

Смотреть   Подробнее о пневмоцилиндрах EU...
Пневмосхема пневмоцилиндра серии EU

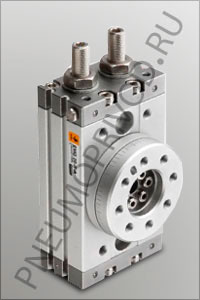

Поворотный пневмоцилиндр серии EMQ

Пневмоцилиндр серии EMQ
Диаметр цилиндра, мм 10 20 30 50
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм и выше)
Смазка Не требуется

Рабочее давление, МПа
С регулировочным винтом 0,1 - 1,0
С амортизатором 0,1 - 0,6
Гарантированное давление, МПа 1,5
Рабочая температура, °С 0... 60

Скорость поворота, с/90°
С регулировочным винтом 0,2 - 1,0
С амортизатором 0,2 - 0,7
Присоединительный
размер
Фронтальный порт М5х0,8 1/8"
Боковой порт М5х0,8
Стандарт -
Магнитное кольцо С магнитом
Демпфирование С регулировочным винтом Демпфирующая
шайба
С амортизатором Амортизатор
Ход штока, мм -
Крепление -
Дополнительные характеристики

Допустимая кинетическая энергия, Дж
С регулировочным винтом 0,01 0,025 0,05 0,08
С амортизатором 0,04 0,12 0,12 0,30
Диапозон настройки угла 0-190°
Теоретический крутящий момент, Нм (при 0,5 МПа) 1,1 2,2 2,8 5,0

Смотреть   Подробнее о пневмоцилиндрах EMQ...

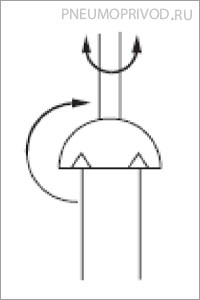

Пневмосхема - серии EMQ

Пневмокаретка серии EXH

Пневмокаретка EXН
Диаметр цилиндра, мм 6 10 16 20
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,15 - 0,7
Гарантированное давление, МПа 1,05
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 50 - 500
Присоединительный размер М5х0,8
Стандарт -
Магнитное кольцо С магнитом
Демпфирование Резина
Ход штока, мм 5 - 40 5 - 50 5 - 60
Крепление -
Дополнительные характеристики
Допуск точности хода штока, мм +1,00
Допустимая кинетическая энергия, Дж 0,008 0,025 0,05 0,1

Смотреть   Подробнее о пневмокаретке EXH...

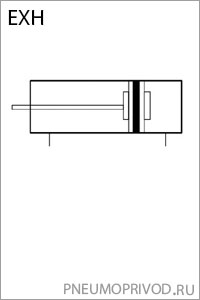

Пневмосхема пневмокаретки серии EXH

Пневмоцилиндры VBC

Пневмоцилиндр VBC Пневмоцилиндр поставляется под
заказ
. Срок поставки от 2-4 мес.
Предлагаем рассмотреть
функциональные аналоги
- серия TBC и VBZ.
Аналог в закрытом корпусе
- серия FVBC.
Диаметр цилиндра, мм 32 40 50 63 80 100 125 160 200 250 320
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 50 - 800
Присоединительный размер   1/8" 1/4" 3/8" 1/2" 3/4" 1"
Стандарт ISO15552
Магнитное кольцо По запросу
Демпфирование Воздушное
Ход штока, мм 25 - 500 25 - 800 25 - 1000
Крепление FA, I, Y, CA, CB, LB, F, B
Дополнительные характеристики
Настраиваемое демпфирование, мм 27 30 36 30 35 42 50 39

Смотреть цены в формате PDF   Стоимость пневмоцилиндров VBC...
Смотреть   Подробнее о пневмоцилиндрах VBC...
Смотреть PDF   Подробнее в формате PDF...
Пневмосхема - серии VBC

Сдвоенный пневмоцилиндр серии EXSW

Сдвоенный цилиндр EXSW
Диаметр цилиндра, мм 16 20 25 32
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа 0,1 - 1,0
Гарантированное давление, МПа 1,5
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 30 - 500
Присоединительный размер М5х0,8 1/8"
Стандарт -
Магнитное кольцо С магнитом
Демпфирование Резина
Ход штока, мм 150
Крепление -
Дополнительные характеристики
Точность хода штока (мм) +1,00
Допуск по вращению ±0,05° ±0,03°

Смотреть   Подробнее о пневмоцилиндрах EXSW...
Пневмосхема сдвоенного цилиндра серии EXSW

Бесштоковый цилиндр серии ESW

Бесштоковый цилиндр ESW
Диаметр цилиндра, мм 16 20 25 32
Принцип действия Двустороннего действия
Рабочая среда (тонкость очистки) Воздух (40 мкм)
Смазка Не требуется
Рабочее давление, МПа -
Гарантированное давление, МПа 1,0
Рабочая температура, °С -20... 80
Диапазон скоростей, мм/с 50 - 400
Присоединительный размер М5х0,8 1,8"
Стандарт -
Магнитное кольцо Нет
Демпфирование Резина с обоих концов
Ход штока, мм 50 - 500 50 - 800
Крепление -
Дополнительные характеристики
Точность хода штока 0∼250+1,00 251∼1000+1,40 1001∼+1,80

Смотреть   Подробнее о пневмоцилиндрах ESW...
Схема бесштокового цилиндра серии ESW



Поршневые пневмоцилиндры предназначены для преобразования энергии сжатого воздуха в возвратно-поступательное движение штока. При подаче сжатого воздуха в одну из полостей цилиндра и соединения другой полости с атмосферой, поршень вместе со штоком перемещается, создавая толкающее или тянущее усилие.

Мембранные пневмоцилиндры используются для регулирующих типов трубопроводной арматуры.

Пневмоцилиндры разделяются на цилиндры одностороннего и двухстороннего действия, с односторонним или двухсторонним (проходным) штоком, они бывают поршневые и мембранные.

В пневмоцилиндрах одностороннего действия поршень может перемещаться под действием сжатого воздуха только в одну сторону (воздух подается только с одной стороны от поршня), возврат поршня осуществляется за счет действия возвратной пружины или внешними силами. При этом воздух, поданный в пневмоцилиндр, должен быть сброшен в атмосферу. В таких цилиндрах возвратная пружина снижает усилие прямого хода, развиваемое цилиндром под действием сжатого воздуха, а усилие при возврате в исходное положение определяется жесткостью и степенью сжатия пружины. Обратный ход таких пневмоцилиндров обычно не используется как рабочий.

В пневмоцилиндрах двухстороннего действия перемещение штока происходит под действием сжатого воздуха в прямом и обратном направлениях. Для таких пневмоцилиндров и прямой, и обратный ход являются рабочими. Однако, усилие, развиваемое пневмоцилиндром двустороннего действия при обратном ходе, ниже усилия, развиваемого цилиндром при прямом ходе.

При необходимости контроля перемещения штока с поршнем, на поршень устанавливается магнитное кольцо.На корпус пневмоцилиндра монтируется герконовый датчик. При срабатывании датчика на нем загорается светодиод.

Смонтировать пневматические цилиндры помогут крепежные элементы. Они бывают для крышек и для штока.

  • Перечислим основные для крышек:
    Цапфа, фланец, опоры.
  • Для штока:
    Вилка, серьга, шарнир

На сайте можно посмотреть чертежи пневмоцилиндров и цены на пневмоцилиндры.
Технические специалисты помогут сделать расчет пневмоцилиндра, а также всех элементов пневматических схем. Доставка продукции осуществляется по всей России, товар можно также забрать самостоятельно со склада в Санкт-Петербурге или в Москве.
