Герконовые датчики пневмоцилиндра


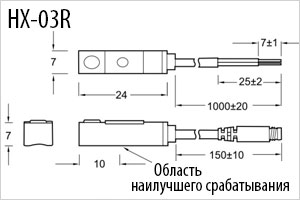

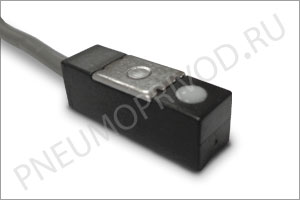

Герконовые датчики или магнитоуправляемые малогабаритные датчики на основе герметичных контактов позволяют отслеживать перемещение поршня в пневмоцилиндре. Поэтому их еще называют магнитными датчиками положения поршня. Устанавливаются на корпус цилиндра и реагируют на магнитное кольцо, которым оснащены поршни некоторых цилиндров (пневмоцилиндры с таким кольцом имеют в маркировке дополнительный литер «S»). При прохождении поршня через область, где установлен герконовый датчик положения, геркон замыкается, полученный электрический сигнал можно использовать для прекращения движения поршня, начала движения в обратную сторону или других необходимых манипуляций. Датчики имеют световую индикацию. Крепление происходит либо с помощью хомутов к корпусу цилиндра (HX-03R, HX-21R), либо в Т-образный паз на корпусе пневмоцилиндра (HX-01R, HX-06R, HX-11R, HX-31R).

Устройство герконового датчика:

Как работает герконовый датчик Слово «геркон» происходит из первых букв словосочетания «ГЕРметизированный КОНтакт». Отсюда и устройство герконового датчика: пара ферромагнитных контакта запаянных в стеклянную герметичную колбу. Если к ним приблизить постоянный магнит, то происходит их замыкание. Расстояние между контактами составляет десятые доли миллиметра. Датчики надежны, выдерживают падения и незначительные удары. Инертный газ или вакуум внутри колбы не позволяет контактам обгорать при замыкании-размыкании. Однако, могут прийти в негодность, если через них пропустить слишком большой ток. Еще одним преимуществом является то, что при небольшой размере они рассчитаны на тот же ток, что и классическое реле. Герконовые датчики являются взрывобезопасными.


Смотреть цены в формате PDF  Стоимость датчика для пневмоцилиндра...

Технические характеристики:

  • Подключение: два контакта
  • Схема подключения: нормально открытая
  • Напряжение: 5-24 V DC
  • Сила тока: max. 100 mA
  • Оснащены индикатором работы (LED)
  • Максимальная частота 200 Гц
  • Класс защиты IP67, IEC529, NEMA6
  • Рабочая температура +10...+70 С
  • Устойчивы к вибрации
  • Длина шнура 1 м
Схема подключения герконовых датчиков

Датчик HX-13R для пневмо­цилиндров серии RAL, IAS

Датчик для пневмоцилиндра Размеры датчика для пневмоцилиндра HX-13R
Датчик подходит для различных круглых пневмоцилиндров;
Крепится с помощью хомута к корпусу цилиндра;
Длина шнура - 1 м.

Датчик HX-01R, HX-06R для пневмо­цилиндров серии SD, SE

Герконовый датчик HX-01R, HX-06R Размеры датчика для пневмоцилиндра HX-01R

Установка происходит в паз пневмоцилиндра серии SD;
Длина шнура - 1 м.

Датчик HX-21R для пневмо­цилиндров серии SC, VBC

Магнитный датчик положения Размеры датчика для пневмоцилиндра HX-21R

Датчик подходит для различных круглых пневмоцилиндров;
Крепится с помощью хомута к корпусу цилиндра;
Длина шнура - 1 м.

Датчик HX-11R для пневмо­цилиндров серии SD, EN

Датчик для пневмоцилиндра Размеры датчика для пневмоцилиндра HX-11R

Устанавливается в паз пневмоцилиндра серии SD и EN;
Длина шнура - 1 м.

Датчик HX-31R для пневмо­цилиндров серии FVBC

Датчик положения пневмоцилиндра Размеры датчика для пневмоцилиндра HX-31R

Устанавливается в паз пневмоцилиндра серии FVBC;
Длина шнура - 1 м.

Крепление для герконового датчика PAC

Крепление для герконового датчика

Крепление для герконового датчика PM

Крепление для герконового датчика
Модель A (мм) B (мм) C (мм) D (мм)
PM-6 19,1 31,3 6,7 12
PM-8 18,4 33,5 8,7 12
PM-10 16,7 35,7 10,7 12
