Бесколлекторный двигатель с планетарным редуктором Z32BLDPN2420-40S
Мотор-редуктор Z32BLDPN2420-40S состоит из реверсивного бесколлекторного двигателя постоянного тока с датчиками Холла и планетарного редуктора — самый миниатюрный мотор-редуктор в линейке. Общий диаметр изделия (двигатель + редуктор) составляет всего 32 мм, что позволяет применять его в лёгких и компактных инженерных решениях. Широкий выбор передаточных чисел позволяет получить высокую номинальную скорость вращения (до 1081 об/мин) или большой крутящий момент.
| Напряжение питания, В | 24 |
| Номинальный ток, А | 1,3 |
| Выходная мощность, Вт | 20 |
| Номинальная скорость, об/мин | 4000 |
| Максимальная радиальная нагрузка, Н | 90 |
| Максимальная осевая нагрузка, Н | 35 |
Описание .pdf
Паспорт .pdf
Передаточные числа мотор-редуктора Z32BLDPN2420-40S:
| Передаточное отношение | 1/3.7 | 1/4.3 | 1/5 | 1/7 | 1/14 | 1/25 | 1/35 | 1/68 | 1/130 | 1/150 | 1/308 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Крутящий момент, кгс*см | 1,6 | 1,5 | 2,2 | 2,9 | 5,3 | 10 | 13,5 | 24 | 40 | 40 | 40 |
| Скорость, об/мин | 1081 | 932 | 772 | 593 | 291 | 160 | 114 | 59 | 31 | 27 | 13 |
| Длина L, мм | 25,6 | 35,9 | 46,2 | ||||||||

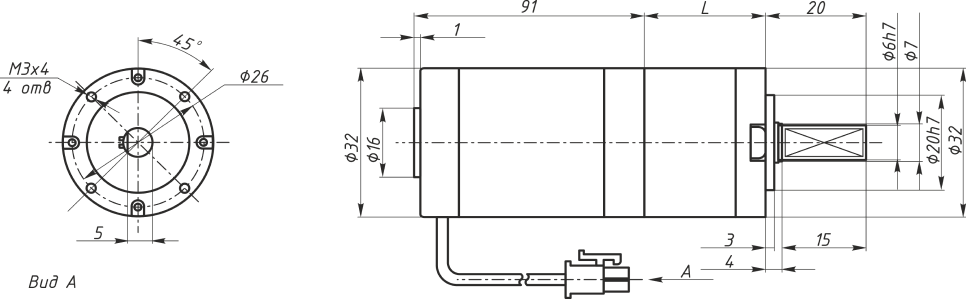

Габаритные и присоединительные размеры мотор-редуктора Z32BLDPN2420-40S:
Электрическая схема мотор-редуктора Z32BLDPN2420-40S:
