Блок управления коллекторными двигателями постоянного тока БУКД-20К

БУКД-20К — это блок управления коллекторными двигателями постоянного тока, предназначенный для управления скоростью и направлением вращения двигателей мощностью до 480 Вт. Регулирование скорости производится аналоговым сигналом или встроенным потенциометром. Разгон и торможение двигателя задаются встроенными регуляторами.

Драйверы БУКД-20К имеют функцию регулирования максимального тока, обеспечивающую защиту двигателя от перегрузки.

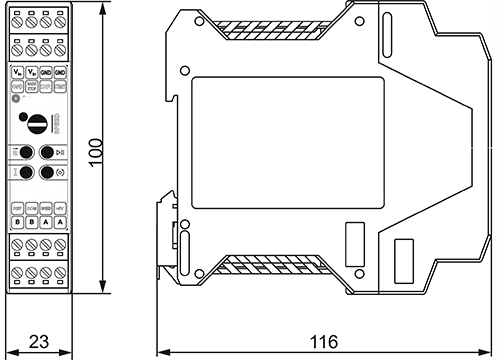

Компактный корпус блока управления предназначен для крепления на стандартную DIN рейку.

Напряжение питания, В	12...24
Аппаратная защита от короткого замыкания, А	30
Защита двигателя от перегрузки (настраиваемая), А	0,1 - 20
Время срабатывания защиты двигателя от перегрузки, с	5

Описание .pdf
Паспорт .pdf

• запуск и остановка коллекторного двигателя кнопкой на передней панели или внешним сигналом;
• аналоговый регулятор скорости коллекторного двигателя;
• смена направления вращения двигателя кнопкой на передней панели или внешним сигналом;
• установка величины ускорения и торможения;
• защита двигателя от перегрузки с регулировкой значения номинального тока;
• защита двигателя от короткого замыкания;
• экстренная остановка коллекторного двигателя «HARD_STOP» в случае размыкания электрической цепи защитного контура.

Внешний сигнал управления «HARD_STOP» — «экстренная остановка»

Назначение: экстренная остановка двигателя в случае размыкания электрической цепи защитного контура «HARD_STOP».

Параметры внешних сигналов «СТАРТ/СТОП» и «НАПРАВЛЕНИЕ»

• Тип: «сухой» контакт;
• Максимальное сопротивление замкнутого состояния контактов: 4,7 кОм;
• Максимальный входной ток: 0,5 мА;
• Сигнал «СТАРТ/СТОП» («START/STOP») работает по фронту (возможно изменение логики на работу по удержанию);
• Сигнал «НАПРАВЛЕНИЕ» («DIR») работает по удержанию (возможно изменение логики на работу по фронту).

Управление скоростью коллекторного двигателя

• встроенный потенциометр;
• внешний потенциометр;
• аналоговый сигнал 0...5 В.

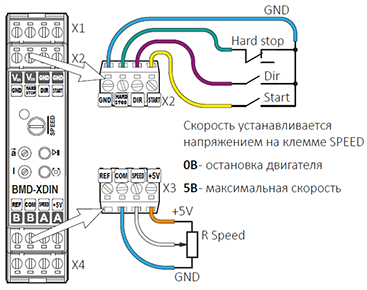

Регулирование скорости внешним потенциометром. При регулировании оборотов двигателя с помощью внешнего потенциометра скорость вращения определяется напряжением, подаваемым на вход «СКОРОСТЬ» («SPEED»). Максимальная скорость соответствует положению регулятора, при котором на вход подаётся напряжение 5 В, а минимальная скорость достигается при положении потенциометра, обеспечивающем подачу напряжения 0 В. Рекомендуемое сопротивление внешнего потенциометра составляет 2,2–4,7 кОм.

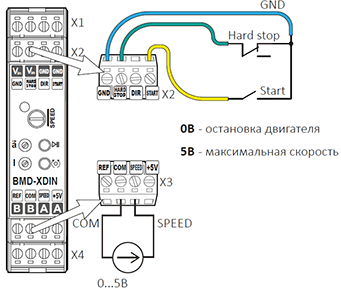

Регулирование скорости аналоговым сигналом — напряжение 0…5 В. При управлении коллекторным двигателем с использованием внешнего аналогового сигнала 0…5В, скорость вращения пропорциональна уровню напряжения на входе «СКОРОСТЬ» («SPEED»). Максимальная скорость двигателя соответствует уровню сигнала 5 В, минимальная скорость — 0 В.

Тестирование блока управления БУКД-20К с двигателем, установленным на динамометрическом стенде.

Крепление блока БУКД-20К осуществляется на DIN-рейку.
