Блок управления коллекторными двигателями постоянного тока БУКД-5К

БУКД-5К — это драйвер, предназначенный для управления скоростью и направлением вращения коллекторного двигателя постоянного тока. Регулирование скорости производится аналоговым сигналом или встроенным потенциометром. Разгон и торможение двигателя задаются встроенными регуляторами.

Драйвер БУКД-5К поддерживает функцию регулирования максимального тока, которая обеспечивает защиту двигателя от перегрузки. Компактный корпус драйвера предназначен для крепления на стандартную DIN рейку.

Напряжение питания, В	12...24
Максимальный ток фазы, А	5
Аппаратная защита от короткого замыкания, А	10
Защита двигателя от перегрузки (настраиваемая), А	0,1 - 5
Время срабатывания защиты двигателя от перегрузки, с	5

Описание .pdf
Паспорт .pdf

• запуск и остановка двигателя, а также управление ускорением, скоростью и направлением;
• изменение скорости вращения вала двигателя встроенным или внешним потенциометром либо аналоговым сигналом 0…5 В или 0…10 В;
• защита двигателя от перегрузки с регулировкой значения номинального тока;
• защита двигателя от короткого замыкания;
• возможность выбора логики работы входных сигналов;
• экстренная остановка коллекторного двигателя «HARD STOP» в случае размыкания электрической цепи защитного контура;
• сигнализация режима работы и индикация нештатных ситуаций.

Внешний сигнал «HARD_STOP» — «экстренная остановка»

Назначение: экстренная остановка двигателя в случае размыкания электрической цепи защитного контура «HARD_STOP».

Параметры внешних сигналов «СТАРТ/СТОП» и «НАПРАВЛЕНИЕ»

• Тип: «сухой» контакт;
• Максимальное сопротивление замкнутого состояния контактов: 4,7 кОм;
• Максимальный входной ток: 0,5 мА;
• Сигнал «СТАРТ/СТОП» («START/STOP») работает по фронту (возможно изменение логики на работу по удержанию);
• Сигнал «НАПРАВЛЕНИЕ» («DIR») работает по удержанию (возможно изменение логики на работу по фронту).

Управление скоростью коллекторного двигателя

• встроенный потенциометр;
• внешний потенциометр;
• аналоговый сигнал 0 - 10 В;
• аналоговый сигнал 0...5 В.

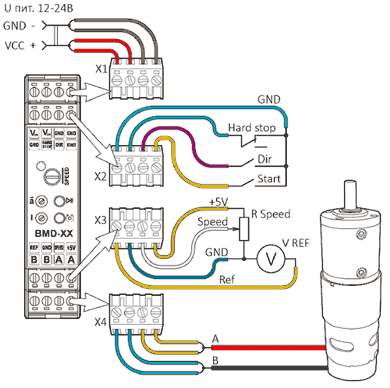

Рекомендуется располагать источник питания в непосредственной близости от блока.

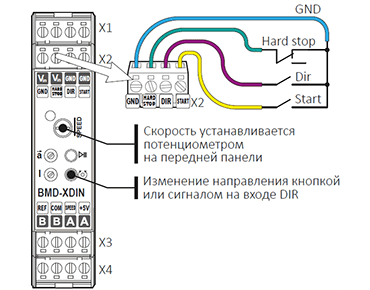

Регулирование скорости встроенным потенциометром «СКОРОСТЬ». При управлении скоростью коллекторного двигателя с использованием встроенного потенциометром «СКОРОСТЬ» («SPEED») дополнительных подключений не требуется. Крайнее положение регулятора оборотов по часовой стрелке соответствует максимальной скорости вращения коллекторного двигателя. Крайнее положение регулятора против часовой стрелки соответствует минимальной скорости.

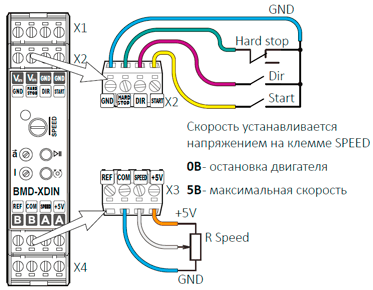

Регулирование скорости внешним потенциометром. При регулировании оборотов двигателя с помощью внешнего потенциометра скорость вращения определяется напряжением, подаваемым на вход «СКОРОСТЬ» («SPEED»). Максимальная скорость соответствует положению регулятора, при котором на вход подаётся напряжение 5 В, а минимальная скорость достигается при положении потенциометра, обеспечивающем подачу напряжения 0 В. Рекомендуемое сопротивление внешнего потенциометра составляет 2,2–4,7 кОм.

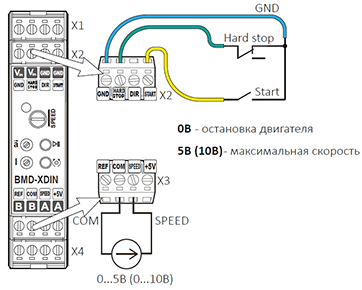

Регулирование скорости аналоговым сигналом — напряжение 0…5 В. При управлении коллекторным двигателем с использованием внешнего аналогового сигнала 0…5В, скорость вращения пропорциональна уровню напряжения на входе «СКОРОСТЬ» («SPEED»). Максимальная скорость двигателя соответствует уровню сигнала 5 В, минимальная скорость — 0 В.

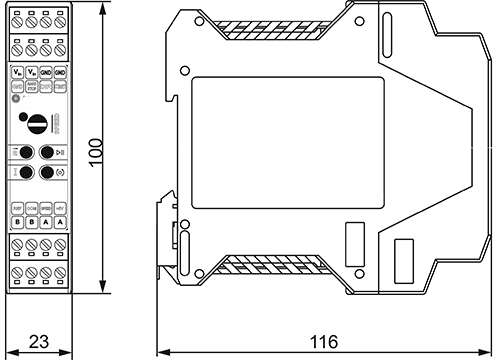

Крепление блока БУКД-5К осуществляется на DIN-рейку.
