Драйвер шаговых двигателей БУШД‑2.8К

Драйвер шаговых двигателей БУШД-2.8К разработан и производится компанией «Электропривод» для управления шаговыми двигателями с максимальным током фазы 2,8 А. Драйвер изготовлен на современной элементной базе с применением новых инженерных решений, что позволяет двигателю достигать высоких скоростей с сохранением полезного крутящего момента. Дробление основного шага до 1/256 обеспечивает исключительную плавность и точность позиционирования. Драйвер имеет выходной сигнал состояния «АВАРИЯ» (FAULT) и предусмотрено крепление на стандартную DIN-рейку.

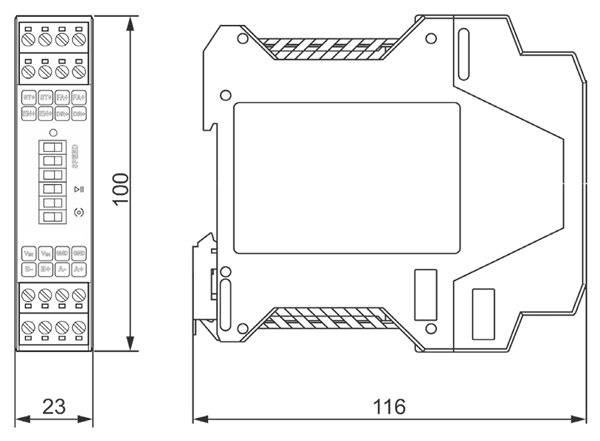

Напряжение питания, В	12...24
Максимальный ток фазы двигателя, А	2,8
Макс. дробление шага двигателя	1/256
Способы управления	ШАГ/НАПРАВЛЕНИЕ (STEP/DIR)
Выходной сигнал «АВАРИЯ» (FAULT)	50 мА, 48 В

Описание .pdf
Паспорт .pdf
3D модель .step

Драйвер БУШД-2.8К обеспечивает импульсное управление положением шагового двигателя с помощью стандартных логических сигналов «ШАГ/НАПРАВЛЕНИЕ» (STEP/DIR) «РАЗРЕШЕНИЕ» (ENABLE):

• Напряжение управляющих сигналов высокого уровня — 5...12 В или 24 В;
• Напряжение управляющих сигналов низкого уровня — 0...1 В;
• Входной ток управляющих сигналов «ШАГ» (STEP) — 1,4...4 мА;
• Входной ток управляющих сигналов «НАПРАВЛЕНИЕ» (DIR) и «РАЗРЕШЕНИЕ» (ENABLE) — 4...12 мА;
• Предусмотрена инверсия сигнала разрешения ENABLE.

Выходной сигнал «АВАРИЯ» (FAULT) предназначен для наблюдения за состоянием драйвера и позволяет отслеживать нештатные ситуации, возникающие в процессе работы. При возникновении аварийной ситуации сопротивление между клеммами «АВАРИЯ» (FAULT) стремится к бесконечности.

• Тип сигнала — оптронный выход;
• Максимальное напряжение — 48 В;
• Максимальный ток нагрузки — 50 мА;
• Сопротивление замкнутых контактов в режиме штатной работы — не более 100 Ом.

Управление драйвером осуществляется посредством логических сигналов: «РАЗРЕШЕНИЕ» (ENABLE), «ШАГ» (STEP), и «НАПРАВЛЕНИЕ» (DIR). Запуск двигателя возможен после подачи сигнала на вход «РАЗРЕШЕНИЕ». Поворот ротора ШД на один шаг или часть шага осуществляется по фронту сигнала «ШАГ», в сторону заданную сигналом «НАПРАВЛЕНИЕ». Установка максимального тока фаз двигателя и величины дробления шага осуществляется микропереключателями, расположенными на лицевой панели блока. При необходимости возможна инверсия сигнала «РАЗРЕШЕНИЕ».

Драйвер шаговых двигателей имеет возможность управления сигналами PNP (с коммутацией «по плюсу») или NPN (с коммутацией «по минусу»). При напряжении высокого уровня 5–12 В дополнительных подключений не требуется. Управление сигналами с уровнем 24 В возможно при дополнительном подключении токоограничивающего резистора номиналом 3 кОм.

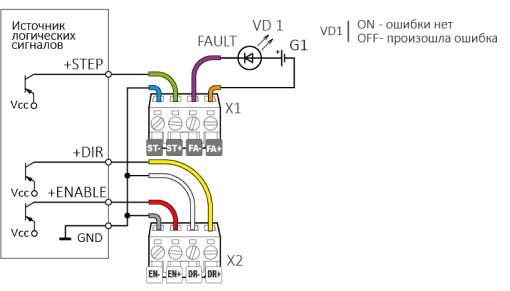

Подключение драйвера по схеме с общим катодом (PNP)

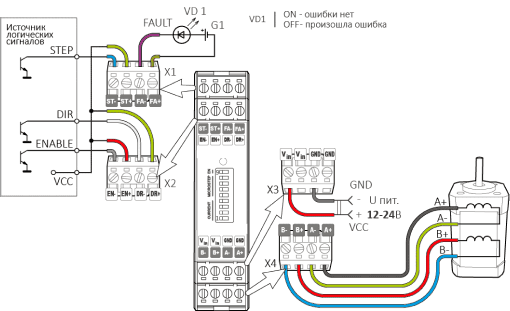

Подключение драйвера по схеме с общим анодом (NPN)
