Линейный шаговый двигатель-актуатор ЛА60

Актуаторы серии ЛА60 предназначены для линейного перемещения объектов и применяются в различных промышленных и бытовых системах. Актуатор представляет собой механизм линейного перемещения, реализуемого по принципу винт-гайка. Через передачу вращения с шагового двигателя на ходовой винт происходит движение гайки, соединённой со штоком, за счёт чего реализуется возвратно-поступательное движение механизма. По запросу актуатор может быть укомплектован инкрементным энкодером — исполнение ЛА60-Э.

Тип электродвигателя	шаговый двигатель
Напряжение питания, В	24...48
Ток фазы, А	2
Сопротивление, Ом	0,9
Индуктивность, мГн	2,8
Основной угловой шаг, °	1,8
Ход штока за один полный оборот двигателя, мм	4
Максимальный ход штока, мм	155
Номинальное усилие толкания, Н	400
Инкрементный энкодер	по запросу (исполнение ЛА60-Э)

Описание .pdf
Паспорт .pdf
3D модель .step

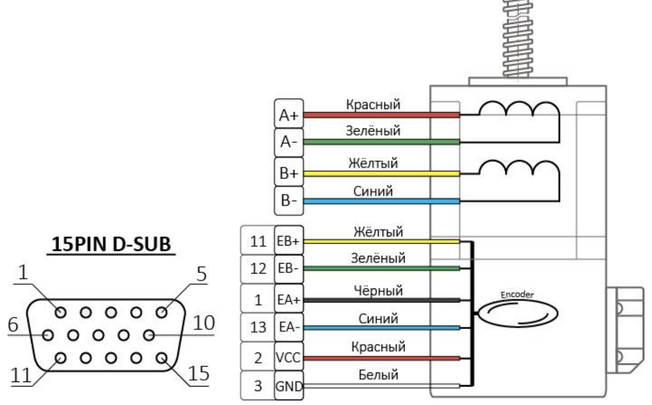

По запросу заказчика актуатор ЛА60 поставляется в исполнении ЛА60-Э — с установленным инкрементным энкодером для контроля положения штока. Подключение двигателя и энкодера выполняется через единый разъём 15PIN D-SUB, кабель поставляется длиной 300 или 500 мм.
