Гибридные шаговые двигатели серии FL42STH NEMA 17

Шаговые двигатели серии FL42STH находят наибольшее распространение в аналитическом приборостроении. Оптимальная геометрия зубцовой зоны ротора и статора позволяет получить высокие частотные характеристики шагового привода. Обладающий значительным фиксирующим моментом (момент удержания, создаваемый при отключенном питании за счет постоянных магнитов) шаговый двигатель зачастую используется как фрикционная муфта. Двигатели NEMA 17 FL42STH применяются в микроманипуляторах, позиционерах, устройствах подачи растворов, полуавтоматах многопараметрового контроля, оборудовании для отбора проб, автоматических анализаторах, перемешивающих устройствах и приборах для анализа нефтепродуктов.

Модель	FL42STH33-0404	FL42STH38-1684	FL42STH47-1684	FL42STH60-1206
Фланец	42x42 мм
Момент, кгс*см	1,6	3,6	4,4	6,5
Ток, А	0,4	1,68		1,2
Индуктивность, мГн	15	3,2	2,8	7,0

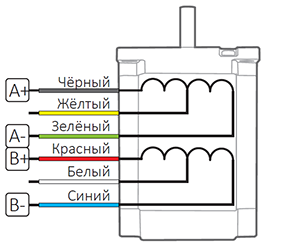

Схема подключения, №	1	1	1	2
Сопротивление, Ом	24	1,65		6,0
Инерция ротора, г*см²	35	54	68	102
Масса, кг	0,22	0,28	0,35	0,5

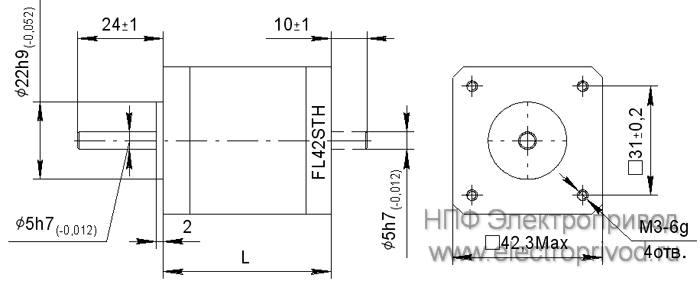

Длина L, мм	33	40	48	60
Маркировка вала с одной стороны	FL42STH33-0404A	FL42STH38-1684A	FL42STH47-1684A	FL42STH60-1206A
Маркировка вала с двух сторон	FL42STH33-0404B	FL42STH38-1684B	FL42STH47-1684B	FL42STH60-1206B
Шаг, °	1,8
Погрешность углового шага, град	±0,09
Максимально допустимая радиальная нагрузка, Н	28
Максимально допустимая осевая нагрузка, Н	10
Радиальное биение вала не более, мм	0,02
Осевое биение вала не более, мм	0,08
