Гибридные шаговые двигатели серии FL57STH NEMA 23
Двигатели FL57STH имеют очень развитый магнитопровод, выходящий за пределы диаметра 57, и как следствие, при одних и тех же электрических параметрах выдают на 30% больший крутящий момент.
| Модель | FL57STH41-2804 | FL57STH51-2804 | FL57STH56-2804 | FL57STH76-2804 |
|---|---|---|---|---|
| Фланец | 57x57 мм | |||
| Момент, кгс*см | 5,5 | 10,1 | 12,6 | 18,9 |
| Ток, А | 2,8 | |||
| Индуктивность, мГн | 1,4 | 2,2 | 2,5 | 3,6 |
| Сопротивление, Ом | 0,7 | 0,83 | 0,9 | 1,13 |
| Инерция ротора, г*см² | 120 | 275 | 300 | 480 |
| Масса, кг | 0,45 | 0,65 | 0,7 | 1,0 |
| Длина L, мм | 41 | 51 | 56 | 76 |
| Маркировка вала с одной стороны | FL57STH41-2804A | FL57STH51-2804A | FL57STH56-2804A | FL57STH76-2804A |
| Маркировка вала с двух сторон | FL57STH41-2804B | FL57STH51-2804B | FL57STH56-2804B | FL57STH76-2804B |
| Шаг, ° | 1,8 | |||
| Погрешность углового шага, град | ±0,09 | |||
| Максимально допустимая радиальная нагрузка, Н | 75 | |||
| Максимально допустимая осевая нагрузка, Н | 15 | |||
| Радиальное биение вала не более, мм | 0,02 | |||
| Осевое биение вала не более, мм | 0,08 | |||
Описание .pdf
Паспорт .pdf

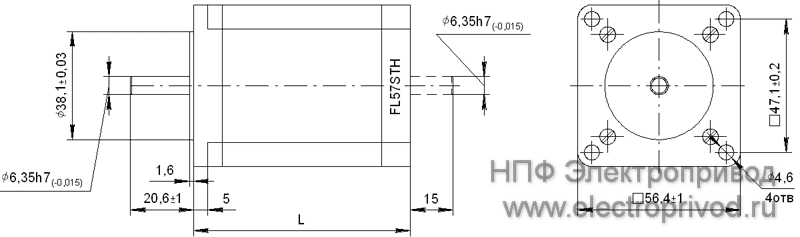

Габаритные и присоединительные размеры шаговых двигателей серии FL57STH:
Электрическая схема подключения шаговых двигателей FL57STH:
