Гибридные шаговые двигатели серии FL86STH NEMA 34

Шаговые двигатели серии FL86STH (размер NEMA34) обеспечивают высокий крутящий момент и используются в промышленном оборудовании среднего и крупного размера. Эти шаговые двигатели используются в приводах систем линейного перемещения и станков с ЧПУ. Эти широко распространены в оборудовании промышленной автоматизации (сборочных и упаковочных автоматах), робототехнике, сварочном оборудовании.

Модель	FL86STH65-2808	FL86STH80-4208	FL86STH118-6004	FL86STH156-6204
Фланец	86x86 мм
Момент, кгс*см	34	46	87	122
Ток, А	2,8	4,2	6,0	6,2
Индуктивность, мГн	3,9	3,4	6,5	9,0
Схема подключения, №	2	2	1	1
Сопротивление, Ом	1,4	0,75	0,6	0,75
Инерция ротора, г*см²	1000	1400	2700	4000
Масса, кг	1,7	2,3	3,8	5,4

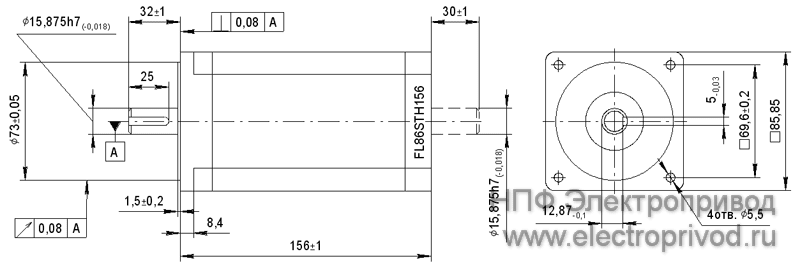

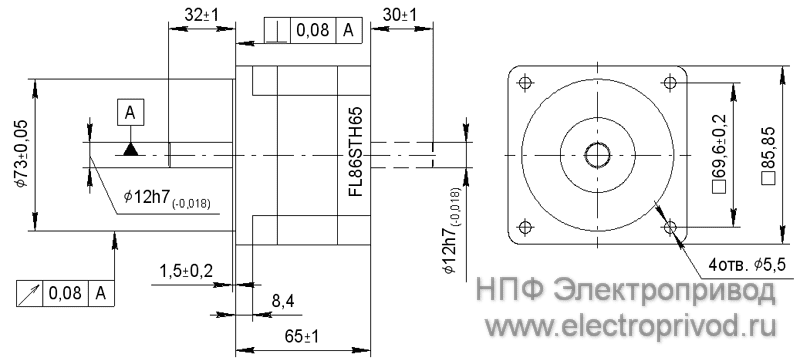

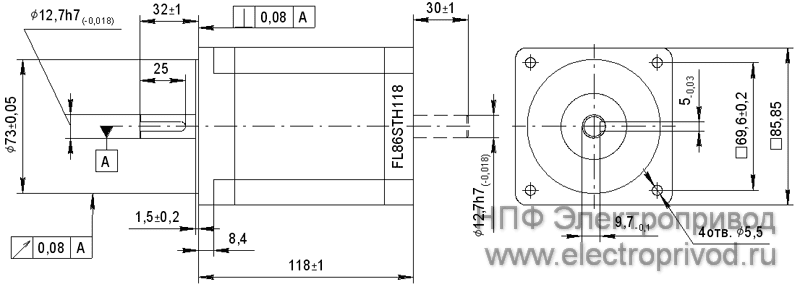

Длина L, мм	65	80	118	156
Маркировка вала с одной стороны	FL86STH65-2808A	FL86STH80-4208A	FL86STH118-6004A	FL86STH156-6204A
Маркировка вала с двух сторон	FL86STH65-2808В	FL86STH80-4208В	FL86STH118-6004В	FL86STH156-6204В
Шаг, °	1,8
Погрешность углового шага, град	±0,09
Максимально допустимая радиальная нагрузка, Н	220
Максимально допустимая осевая нагрузка, Н	60
Радиальное биение вала не более, мм	0,02
Осевое биение вала не более, мм	0,08
