Блок управления бесколлекторными двигателями постоянного тока BLSD-50
Блок управления BLSD-50 предназначен для управления трёхфазными бесколлекторными двигателями постоянного тока с датчиками Холла. Управление блоком может осуществляться в ручном режиме и в режиме управления командами через интерфейс RS-485. Блок позволяет управлять скоростью, ускорением, торможением и направлением движения двигателя. Для подключения к компьютеру можно использовать преобразователь интерфейса USB-RS485.
| Напряжение питания, стабилизированное, В | 24...48 |
| Номинальный ток фазы, А | 50 |
| Собственный ток потребления, мА | 80 |
| Время нарастания скорости, с | 1/3-8 |
| Коммуникационный интерфейс | RS-485 |
Описание .pdf
Паспорт .pdf
Схема входов/выходов подключения BLSD-50
Функции и возможности блока управления BLSD-50
- Управление скоростью — аналоговым входом (напряжение 0...5В, сопротивление 5 кОм) или встроенным потенциометром;
- Управление направлением — направление вращения в момент запуска зависит от положения переключателя «РЕВЕРС» («REVERSE»), в ходе работы направление меняется сигналом «РЕВЕРС» типа сухой контакт;
- Для управления ускорением и торможением двигателя предназначен потенциометр «УСКОРЕНИЕ» («ACCEL»), для резкого торможения — кнопка «ТОРМОЗ» («BRAKE»).

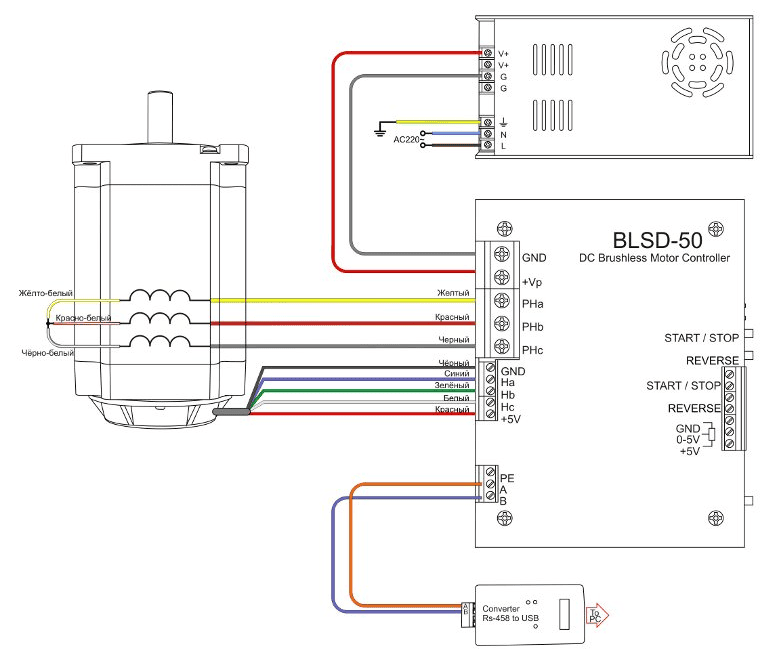

Подключение двигателей FL86BLS к блоку управления BLSD-50
Габаритные размеры блока управления BLSD-50
