Драйвер шаговых двигателей БУШД‑4.2Ф

Драйвер шаговых двигателей БУШД-4.2Ф изготавливается в открытом корпусе с DIN-фиксатором. Также поставляется исполнение этого же драйвера в бескорпусном виде — SMD-4.2. Работа шагового двигателя с драйвером БУШД-4.2Ф характеризуется низкой вибрацией и шумом. Драйвер разработан для плавного движения шагового двигателя с микрошагом до 1/256, обеспечивает отличную динамику и высокий момент двигателя. Драйвер имеет выходной сигнал «АВАРИЯ» (FAULT) для индикации состояния устройства.

Напряжение питания, В	12...48
Максимальный ток фазы, А	2,7...4,2
Коэффициент дробления полного шага	1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
Способы управления	ШАГ/НАПРАВЛЕНИЕ (STEP/DIR), аналоговый вход

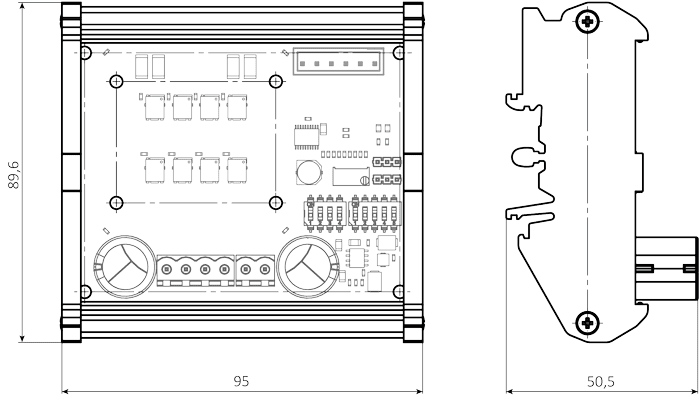

Исполнение	в открытом корпусе с DIN-фиксатором

Описание .pdf
Паспорт .pdf

Импульсное управление положением сигналами ШАГ/НАПРАВЛЕНИЕ (STEP/DIR)

Импульсное управление положением шагового двигателя обеспечивается стандартными логическими сигналами «ШАГ»/«НАПРАВЛЕНИЕ» (STEP/DIR) и «РАЗРЕШЕНИЕ» (ENABLE):

• Напряжение управляющих сигналов высокого уровня — 5...12 В или 24 В;
• Напряжение управляющих сигналов низкого уровня — 0...1 В;
• Входной ток управляющих сигналов — 0,5 мА;
• Максимальная частота следования импульсов сигнала ШАГ (STEP) — 200 кГц.

Аналоговое регулирование скорости

Аналоговое управление скоростью шагового двигателя выполняется либо внешним логическим сигналом напряжения, либо встроенным потенциометром:

• Входное сопротивление — ≥ 30 Ом;
• Ток управляющего сигнала — ≤ 1 мА.
