Драйвер шаговых двигателей SMD‑8.0

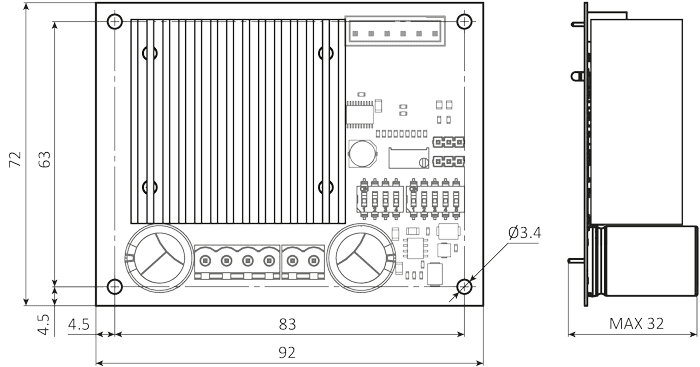

Драйвер шаговых двигателей SMD-8.0 изготавливается в бескорпусном исполнении, в виде открытой платы с крепёжными отверстиями. Также поставляется исполнение этого же драйвера в открытом корпусе с DIN-фиксатором. Работа шагового двигателя с драйвером SMD-8.0 характеризуется низкой вибрацией и шумом. Драйвер разработан для плавного движения шагового двигателя с микрошагом до 1/256, обеспечивает отличную динамику и высокий момент двигателя. Драйвер имеет выходной сигнал «АВАРИЯ» (FAULT) для индикации состояния устройства.

Напряжение питания, В	12...48
Максимальный ток фазы, А	5,0...8,0
Коэффициент дробления полного шага	1/1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
Способы управления	ШАГ/НАПРАВЛЕНИЕ (STEP/DIR), аналоговый вход
Исполнение	открытая плата без корпуса

Описание .pdf
Паспорт .pdf
